Картофелекопалка для мотоблока, виды конструкций, чертежи для изготовления своими руками

Барабанная картофелекопалка

Картофелекопалка, оснащенная барабаном, применяется при обработке полей с помощью мини-трактора. Барабан получил название «беличье колесо». Такая конструкция позволяет очищать клубни картофеля от грунта за счет вращения решетчатой конструкции. Но те, кто использовал, отмечают, что в барабане повреждается кожура картофеля.

Самодельные барабаны встречаются редко, так как их изготовление — непростое дело. Барабан через зубчатые передачи, цепи и редуктор соединен с валом отбора мощности с помощью сцепки прямым приводом. Нож прикреплен к раме на шарнирах.

Затем конструкция приваривается к дискам и закрепляется на 2 осях. Барабан закрепляют на согнутых дисках. Опытные мастера используют для конструкции обода колес от велосипеда. Вал на подшипниках вращается и приводит в движение сам барабан. Грунт, подрезанный ножом, вместе с клубнями поступает в барабан. Земля высыпается через ячейки решетки, а картофель перемещается к краю и выпадает на пашню.

Изделие своими руками для культиватора

Стрельчатый тип картофелекопалки — это простое навесное оборудование для культиватора на мотоблок. Чтобы изготовить его не потребуется искать специализированные материалы, да и чертежи вычерчивать тоже не нужно.

Понадобятся:

  1. Сошка. Вырезается из старой лопаты.
  2. Прутья. Применяют арматуру или используют зубья от вил.

У хорошего хозяина даже старые инструменты, которые вышли из строя, получают вторую жизнь.

Соединить культиватор и мотоблок. Подвижные узлы в конструкции отсутствуют. Поломки исключены. Разве что некачественная сварка может дать о себе знать.

Обратите внимание! Самодельное устройство может привести к травме. Поэтому следует надёжно закреплять узлы

Особе внимание уделите движущимся частям

При эксплуатации соблюдайте меры предосторожности!. Чтобы самодельная картофелекопалка для мотоблока воплотилась в жизнь потребуется:

Чтобы самодельная картофелекопалка для мотоблока воплотилась в жизнь потребуется:

  1. Немного материала, который есть в каждой деревне.
  2. Инструменты.
  3. Умелые руки.
  4. Немного терпения.

Чертежи есть, а значит результат не заставит себя ждать. Копать картофель при помощи механического приспособления будет легче со своей копалкой.

Виды картофелекопалок для мотоблока и какую лучше выбрать

Различные типы картофелекопалок для мотоблоков могут отличаться по ряду признаков. Обычно выделяют пять основных устройств: веерная, грохотная, барабанная, транспортерная, конвейерная.

Веерная

Веерная картофелекопалка – наиболее простой и универсальный агрегат. Название данного устройства объясняется расположением зубьев. Они выполнены из равных по длине отрезков арматуры, соединенных по форме веера.

Строение веерной картофелекопалки схоже с сельскохозяйственным плугом

Принцип работы не имеет весомых различий с остальными видами картофелекопалок: устройство погружается в землю и вылавливает клубни, которые, в свою очередь, просеиваются от грунта за счет большого расстояния между зубьями. В завершение выкопанные и очищенные от почвы плоды оказываются на поверхности грядок, где их удобно собирать вручную.

Грохотная

Основное отличие грохотной картофелекопалки от прочих видов устройств заключается в наличии решетчатого отсека. Относительно земли он расположен под углом, что позволяет с меньшим усилием погружать зубья в почву. Также за счет дополнительной точки опоры и пары колес грохотный агрегат имеет более устойчивую конструкцию, нежели веерная картофелекопалка.

Свое название грохотная картофелекопалка получила благодаря шуму и колебаниям, производимым при работе

Достоинство грохотного устройства заключается именно в решетке. За счет постоянных колебательных движений отсека собранные клубни более качественно и быстро очищаются от земли.

На видео о картофелекопалках для мотоблока в работе чаще всего фигурирует именно грохотный вариант устройства, т. к. он наиболее применим при обработке как небольших, так и крупных участков земли.

Барабанная

Барабанная картофелекопалка – полностью механизированное устройство, которое способно по максимуму облегчить процесс сбора урожая. Благодаря этому агрегату плоды не только выкапываются и очищаются от земли, но и транспортируются в отдельный ящик.

Конструкция устройства подразумевает наличие решетчатого барабана. В него плоды попадаются непосредственно после выкапывания плугом. За счет непрерывного вращения клубни очищаются от излишков грунта, а затем отправляются в заранее подготовленную тару.

Чаще всего к изготовлению картофелекопалки для мотоблока с барабаном своими руками прибегают с целью облегчить сборку урожая, однако это условие не всегда выполнимо.

Использовать барабанный агрегат можно исключительно на мягкой, взрыхленной почве

Транспортерная

Транспортерная картофелекопалка применяется реже, чем прочие виды устройств. Принцип работы данного агрегата заключается в движении пласта земли с корнеплодами по транспортеру. Процесс очистки плодов от грунта таким способом происходит медленнее, чем в барабанной или грохотной картофелекопалках, потому времени на обработку почвы может уйти больше.

При работе с транспортерной картофелекопалкой важен тип почвы, устройство не применимо на участках с влажной или вязкой землей

Внимание! Использование транспортерной картофелекопалки не рекомендуется в местах роста сорняков. Длинные стебли растений наматываются на перегородки, что может привести к выходу устройства из строя.

Конвейерная

Еще один вид устройства, который редко встречается в личном пользовании землевладельцев, – конвейерная картофелекопалка. Она представляет собой конструкцию, состоящую из ковша и ленты. Вместе с отрезком грунта плоды помещаются в емкость, а затем движутся по конвейеру. В процессе клубни очищаются от земли и укладываются на поверхность почвы, где в последующем собираются вручную.

С помощью конвейерной картофелекопалки возможна обработка сразу нескольких грядок

Несмотря на разнообразие агрегатов, наиболее универсальными устройствами считаются веерная и грохотная картофелекопалки. Они подходят для любых типов почв и хорошо справляются с поставленной задачей. Также нередко в пользовании фермеров можно встретить барабанную картофелекопалку, однако для ее работы необходимо учитывать требования по эксплуатации.

Руководство по изготовлению устройства с грохотным отделителем урожая

Эту конструкцию намного сложнее изготовить, однако ее производительность превосходит предыдущую модель в несколько раз. Если площадь засаженного картофелем огорода две и более сотки – есть резон потратить силы и время на то, чтобы создать эффективное приспособление. При уборке урожая оно полностью окупит себя.

Для изготовления нам не обойтись без:

  • рамы, которой будет служит профтруба;
  • стального листа для ковша, толщиной 3-4 мм;
  • круга или стальной арматуры;
  • 30-32 миллиметрового швеллера для вертикальных тяг;
  • передней ступицей от какого угодно заднеприводного легкового автомобиля (“Жигулей”, например);
  • редуктора от заднего моста ВАЗовской классики;
  • карданного вала (при подключении к валу отбора мощности);
  • шлицевого соединения от вышедшей из строя коробки передач;
  • колеса от старой сельскохозяйственной техники (можно вполне приобрести готовое);
  • аппарата для сварки, болгарки и дрели;
  • крепежных элементов.

У копалки для мотоблока рассматриваемой конструкции имеется самостоятельная опора на грунт посредством одного или нескольких колес. У несущей рамы есть две точки опоры. Тяговым устройством выступает подвес для мотоблока. Опорными колесами регулируется высота устройства над полем. Вал отбора мощности мотоблока приводит в движение редуктор, либо тот совмещен с колесами копалки картофеля. Тяга, которая соединена одним концом с кривошипно-шатунным приспособлением, производит колебательные движения.

При помощи шлицевого соединения запускается лемех (вращается вперед-назад подобно ковшу экскаватора) и грохот (как хвост собаки, движется в стороны). Впоследствии весь выкопанный урожай отделяется от грунта и накапливается в решетчатом накопителе. В случае если вы сделаете накопитель с положительным углом наклона, тогда вы сможете время от времени останавливаться и выгружать картофель, очищенный от грунта, прямо в мешки. При настройке отрицательного угла будет происходить равномерная выгрузка клубней поверх почвы, чтобы те затем просушились и были собраны в тару.

В том случае, если такое приспособление представляет для вас сложность в плане реализации – вы можете приняться за изготовление более примитивного, с тем самым вибрационным отделителем. Сделать самому картофелекопалку – значит дать волю своей творческой мысли и фантазии. С помощью такой конструкции урожай просеивается вдоль движения мини-трактора. Лемехом-ковшом картошка загребается в решетку, совершающую взад-вперед возвратно-поступательные движения. Для этого нужно подвес посадить на качающиеся шарниры.

Основой привода вибратора служит труба и эксцентрик, соединенный валом и шкивом. Соединение шкива с колесом возможно с помощью ременной передачи. Либо посредством углового редуктора его можно подсоединить к валу отбора мощности мотоблока. Позади устройства отгружается просеянный картофель. Либо по мере скапливания можно останавливаться и отгружать урожай в ящики, мешки или любую другую тару.

Все вышерассмотренные конструкции можно изготовить в сущности из барахла, которого хватает в изобилии в любом хозяйстве. Если возникнет необходимость купить какие-то недостающие детали – то это не очень сильно скажется на стоимости устройства, в особенности если сравнить цены на фабричные экземпляры.

Но обратите внимание! Картофелевыкапыватель, выполненный собственными руками, может нанести травмы

Поэтому соблюдение элементарных мер предосторожности при его использовании обязательно!. Фото

Фото

Способ соединения – сварка или болт-гайка?

Существует два способа соединения отдельных деталей металлических конструкций (листов, уголков и других), которые вам придется использовать при конструировании картофелекопалки.

Способ контактной сварки при помощи электричества или газа
– более эстетичный, но менее надежный в большинстве случаев.

При большой нагрузке на конструкцию, которая может возникнуть при использовании на твердой и каменистой почве, есть вероятность разрыва шва между металлическими конструкциями.

Другой способ – при помощи болта, контргаек и гаек.
Используя такие крепежные элементы, можно достаточно прочно соединить металлическую конструкцию.

Болтовое соединение имеет и другие преимущества перед сварным швом.

При необходимости конструкцию можно легко разобрать – например, если вам потребовалось перевезти картофелекопалку на дальнее расстояние.

Для соединения отдельных частей не потребуется специальное оборудование: достаточно дрели, сверла и пары ключей.

Как сделать самодельную картофелекопалку для мотоблока

Прежде, чем приступить к изготовлению картофелекопалки для мотоблока, следует определиться, какой именно вид копалки вы хотите иметь в своем хозяйстве. Это во многом зависит от плотности почвы, так как, например, простая стрельчатая копалка легко справится с легкими почвами. При почве с плотной структурой простая копалка вам мало чем поможет – здесь более уместна конструкция с транспортерным механизмом.

Сделать простую картофелекопалку достаточно легко – для этого не требуются особые знания и умения.

Чертеж веерной картофелекопалки для мотоблока

Сошку для стрельчатого типа можно вырезать из старой лопаты, а в качестве направляющих стержней используются зубья от вил или арматура.

Необходимые инструменты и материалы

Чтобы сделать мотоблочный картофелекопатель вибрационного типа, потребуется немного больше времени и умения, а также специальные инструменты и оборудование.

Итак, нам в распоряжение нужно:

  • аппарат для сварки;
  • угловая шлифовальная машина (болгарка);
  • электродрель и сверла по металлу;
  • набор ключей;
  • кувалда (тяжелый молоток);
  • уровень, штангенциркуль, угольник,

Когда все будет в наличии, можно приступать к изготовлению агрегата.

Потребуются следующие материалы:

  • металлический профиль П-образный (швеллер №8);
  • сталь листовая толщиной около 8 мм;
  • стальные или железные прутья 10 мм в сечении;
  • железный уголок (металлопрокат);
  • металлическая труба для стоек;
  • крепежные элементы – пластины и стальные болты с гайками №10;
  • роликовая цепь;
  • колеса – металлические или на резиновом ходу.

Изготовление и сборка картофелекопалки

В конструкцию вибрационного картофелекопателя для мотоблока входят:

  • рама-основа;
  • лемех для вскапывания;
  • подвесная система;
  • тяга регулировки;
  • грунтозацепы или колеса.

Сборку мотоблочного агрегата начнем с изготовления отдельных составляющих.

  1. Рама сваривается из железного швеллера №8 и уголка 63×40 мм. Длина рамы должна быть приблизительно 120 см.
  1. Один швеллер привариваем на расстоянии одной трети от начала рамы, а второй – приблизительно на расстоянии 1/6 от переднего края. Швеллеры послужат основанием для крепления регулятивной части копалки.
  1. К боковым краям рамы с обеих сторон вертикально к земле привариваем на расстоянии друг от друга 10 см металлические стойки разной длины, начиная от 50 см (далее – 40, 30 и т.д.). К этим стойкам будет приварено основание для прутьев решетки.
  1. К коротким стойкам с обеих сторон рамы наварите остатки швеллера. В итоге вы должны получить два жестких треугольника, на которые будет крепиться лемех.
  1. Вырезаем из листового металла пластину нужной длины шириной приблизительно 30 мм и привариваем один ее конец к любому из полученных треугольников. Даем остыть, затем изгибаем ее при помощи кувалды и прикручиваем ко второму треугольнику на болтах.
  1. Для изготовления лемеха подойдут металлические пластины, старый плуг или разрезанный вдоль кусок трубы диаметром 200 мм. Изгибаем по типу плуга и делаем округлую заточку детали, чтоб при работе не резать клубни картофеля. Крепим лемех к кожуху элеватора на четырех болтах, надежно затянув гайки.
  1. Нарезаем арматуру на прутья необходимой длины так, чтобы один конец можно было приварить к металлической пластине, а другой свободно выступал за пределы рамы мотоблочной копалки. Привариваем прутья к металлической пластине, оставляя второй конец свободным, на расстоянии 4-5 см друг от друга. На боковые стороны элеватора поверх прутьев можно наварить полосы из листового металла, чтобы клубни не вываливались по бокам.
  2. Свободные концы арматуры навариваются на металлическую скобу, изготовленную из полосы металла или трубы небольшого сечения. Скоба для подвижности укрепляется на конце рамы с помощью шарниров.
  1. При желании элеватор можно заменить очистительным барабаном. Он изготавливается в форме полуцилиндра из металлических полос и арматуры.
  1. Устанавливаем редукционный узел, который позволит изменять наклон элеватора и угол наклона лемеха. Редукционный блок крепится к стержню ползунка на подшипниках.
  1. Крепим с помощью звездочек стержень соединяющего моста. Навариваем на него с обоих концов металлические диски и крепим колеса.
  2. Крепят картофелекопалку к мотоблокам разных типов аналогично креплению другой техники.

Какой бы тип копалки вы ни выбрали, в любом случае самодельные картофелекопалки для мотоблока существенно облегчают земледельческий труд и при этом помогают значительно сэкономить на приобретении копалки промышленного производства.

Конструктивные характеристики агрегата

Что представляет собой картофелекопалка для трактора? Это функциональное устройство, позволяющее отделять клубни овощной культуры от грунта. В результате действия механизма корнеплод поступает на поверхность почвы. Стоимость готовых механизмов очень высока. Планируя изготовление устройства своими руками, необходимо учесть, что все конструкции можно разделить на следующие типы:

  • транспортерные;
  • грохотные;
  • универсальные.

Грохотная копалка включает лемех, привод и ствол. Производительность таких механизмов считается высокой. Работа картофелекопалки вибрационной для мотоблока происходит в следующем порядке:

  • подхватывание земли и ее подача на специальный стол;
  • просыпание почвы через щели под влиянием вибрирующего стола;
  • высыпание клубней с противоположной стороны на почву.

Универсальная копалка, представляющая собой однорядный механизм веерного типа, должна быть укреплена к мотоблоку. К ней могут быть присоединены разные насадки, которые позволяют осуществлять некоторые виды сельхозработ:

  • высадку клубней;
  • подъем целины;
  • окучивание растений;
  • сортировку и уборку овощей осенью.

Самодельная картофелекопалка для мотоблока обеспечивает автоматизацию всего процесса уборки картофеля. Это в значительной степени позволяет облегчить выполнение сельскохозяйственных работ.

Барабанные картофелекопалки

Это довольно редкий вариант оборудования для минитехники, поэтому в основном самодельный. Очистка картофеля от грунта в таких устройствах происходит довольно качественно, как и укладка его на грунт, но сама конструкция довольно спорна, да и клубни больше повреждаются, чем при копке вышеперечисленными картофелекопалками, а значит и хуже сохраняются.

Что в них проще, так это прямой привод вращения от вала отбора мощности. Все остальное: изготовление барабана, упорные ролики и подшипники – явно сложнее. Конструкция же ножа особых примет не имеет, разве что предпочтительнее ему иметь более скругленную форму в задней части, чтобы картофель дополнительно не повреждался при попадании в барабан.

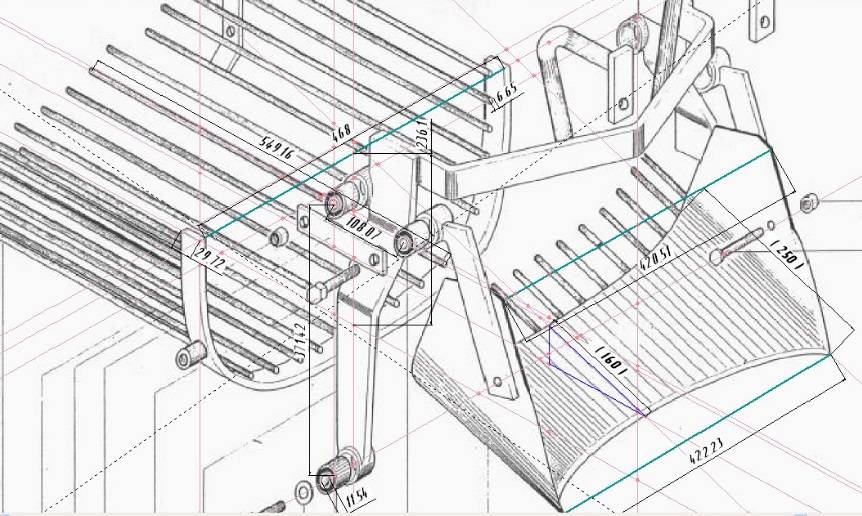

Чертежи самодельных картофелекопалок

Если необходимо понять, как сделать картофелекопалку для мотоблока своими руками, чертежи и расчеты потребуется смотреть и сверять предварительно.

Любая самодельная картофелекопалка на мотоблок должна быть создана на основе чертежа. В чертежах отображается:

  • размеры конструкции;
  • основные особенности выбранного мотоблока;
  • типы соединений;
  • углы наклона деталей и все крепления.

Чертежи являются основой создания картофелекопалки

Фактически, чертеж является не просто предварительным рисунком, а проектом, который будет воссоздан с указанными особенностями и расчетами.

Принцип работы

Устройство грохотной картофелекопалки для блока Нева и прочих агрегатов представляет собой каретку, расположенную на двух небольших колесах. Ее корпус – это кузов, сваренный из стальной проволоки. Расстояние между прутиками составляет от 20 до 30 см. Это нужно, чтобы картофель очищался от ботвы и от примесей земли.

Спереди каретки устанавливается лопата. Ее изготавливают из листовой стали, приваривают сзади прутики, загнув их немного вниз. Это нужно, чтобы лопата была зафиксирована в передней части кузова. Лопата монтируется так, чтобы в нижней части она располагалась на несколько сантиметров ниже кузова картофелекопалки.

При совершении возвратно-поступательных движений назад к кузову лопата приподнимается и выбрасывает выкопанный картофель в проволочный кузов с целью его очистки.

Принцип работы картофелекопалки основан на том, что возвратно-поступальные движения передаются лопате с помощью рычага и шатуна с вала, отбирающего мощность. Вращательное движение через механизм копалки передается с помощью цепной передачи или удлинителя вала на картофелекопалку, превращается в возвратно-поступательное движение, приводит в движение лопату. Она опускается вниз, подрывает картофель. Движение мотоблока вперед перемещает выкопанный овощ в кузов.

Картофелекопалка для мотоблока

Веерная картофелекопалка своими руками

Веерная — надежная модель по конструкции. Для быстрого и качественного подкапывания картофеля в модели не предусмотрены вращающиеся части, но ширина полос для обработки должна быть не более 25 см.

Обратите внимание! Нож может повреждать частично клубни, приводить к потере урожая до 20 %. Для изготовления нужно подготовить:

Для изготовления нужно подготовить:

  • сварочный аппарат;
  • сверла по металлу;
  • болгарку;
  • листовую сталь для лемеха (толщиной 4 мм);
  • карандаш для черчения по металлу;
  • мерную ленту;
  • круглый стальной пруток.

Этапы работ:

  1. просверлить 2 дырки в средней части лемеха;
  2. приварить прутки к широкой части ножа веером с расхождением в стороны до 50 см в длину;
  3. прикрепить на болты стойку-держатель;
  4. прикрепить металлическую полоску к нижней части лемеха.

Самостоятельное изготовление стрельчатой копалки

Самодельная картофелекопалка для мотоблока стрельчатого типа является простым видом навесного оборудования. В чём-то она похожа на культиватор. Чтобы её сконструировать, не нужно много материала и сложных инструментов. Операции по сборке просты и при минимальных навыках выполнимы любым хозяйственным дачником.

Необходимые материалы:

  • швеллер из стали;
  • соха — её можно вырезать из старой лопаты или пилы от циркулярки, но лучше взять качественную сталь толщиной не менее 5 мм;
  • уголки из металла на 40 и 63 см;
  • прутья из стали в количестве 8 штук — можно снять с отслуживших вил или сломанного садового инструмента, заменить арматурой.

Устройство в итоге должно получиться небольшого размера. Нужно сделать так, чтобы его было легко цеплять к мотоблоку «Нева». Подвижные части в стрельчатой копалке отсутствуют, поэтому ломаться нечему. Главное, чтобы сама конструкция выдержала и не треснула.

Порядок изготовления:

  1. Швеллер используется в качестве основания. На него монтируют прицепное устройство.
  2. На основание устанавливают соху.
  3. К сохе приваривают прутья, которые отделяют клубни от песка.

Недостатки устройства:

  • Небольшая ширина полосы — около 25 см, из-за этого примерно на 15−20% увеличиваются потери урожая.
  • Велик риск нанесения повреждений клубням от ножа.

Что такое картофелекопалка

Все большую популярность приобретает копалка картофеля для мотоблока – распространенного транспортного средства на приусадебном участке. Для выполнения различных работ на него устанавливают навесное оборудование. Один из наиболее популярных его видов – картофелекопалка.

Это приспособление позволяет отделить картофель от грунта и выбросить на поверхность земли, не повреждая. Остается лишь собрать клубни в подходящую тару. Применяют механизм как в крупных хозяйствах, так и на небольших участках.

Заводские изделия стоят дорого: цены колеблются от 6,5 до 13 тыс. руб. На торговых площадках встречаются и более дешевые модели китайского производства, но их качество сомнительно. Поэтому есть смысл заняться изготовлением картофелекопалки для использования на небольших посевных площадях.

Умельцы, испробовавшие самодельную технику в деле, говорят о многих ее преимуществах:

  1. Простота использования.
  2. Повышение производительности труда.
  3. Выбор габаритов конструкции, подходящих для применения фермером.
  4. Возможность заточки прутьев под характеристики своего грунта, а также под определенную модель мотоблока.
  5. Хорошая скорость сбора урожая – удается выбрать клубни на площади 0,1-0,2 га за 1 час.
  6. Оптимизация и облегчение физических нагрузок.
  7. Щадящее извлечение клубней из земли.
  8. Значительная экономия средств.
  9. Возможность использования для копки других корнеплодов, культивации почвы на огороде и в саду.

Единственный недостаток в том, что самодельная копалка будет эффективна только на легком и среднетяжелом грунте.

Как выглядит

Навесное приспособление отличается простой конструкцией, поэтому самостоятельное изготовление не составит особого труда.

Внешне устройство напоминает обыкновенную тачку на колесах, но отличается наличием зубьев и механизмов для вращения транспортировочной ленты. Также оно снабжено элементом для фиксации к мотоблоку или мини-трактору.

Состоит из:

  1. Рамы.
  2. Элеватора для транспортировки картофеля. Представляет собой сетку или решетку, выполняющую функцию очистки клубней от земли. Снабжен боковыми стенками, чтобы картошка не выпадала.
  3. Валы, за счет которых решетка вибрирует.
  4. Плуг с ножами (лемех).
  5. Опорный механизм, приводящий конструкцию в движение. В него входят колеса, подшипники, ступицы, цепи и пр.

Принцип работы

Картофелекопалка для мотоблока помогает извлечь из земли не только картофель, но и свеклу, морковь, лук, чеснок. Она работает по типу лопаты или плуга, но к деталям приварены зубья или стержни.

Происходит это следующим образом:

  1. Плуг погружается в грунт на глубину от 20 до 50 см.
  2. При движении мотоблок вытаскивает клубни вместе с почвой, после чего смесь попадает на решетку.
  3. На ней земля просеивается благодаря вибрации, а очищенные клубни падают в емкость. Такого сборника может и не быть, тогда картофель будет падать на землю. После достаточно пройти по полю и собрать урожай.

По сравнению с лопатой картофелекопалка значительно сокращает расход физической силы.

Картофелекопалка вибрационного типа

Второй тип устройств более эффективен, хотя конструктивно они сложнее. Такие картофелекопалки называют вибрационными (грохотными). Они оснащены лемехом и просевными решетками, помещенными на колеса. Когда мотоблок проходит по полю, лемех углубляется в почву и переносит землю и клубни на решетку. Попадая на вибрационный стол, картофель просеивается и выпадает с другой стороны устройства, а земля уходит сквозь щели. После механического просеивания клубни ложатся на поверхность, откуда их необходимо собрать вручную. Опорные колеса позволяют регулировать глубину проникновения в почву.

В этой серии картофелекопалок лидерами считаются модели ККМ-1, «Полтавчанка» и КВМ-3. Их эффективность достигает 90%.

Глубина проникновения в почву составляет здесь 150-200 мм, ширина захвата – до 400 мм. Оборудование чувствительно к конкретному типу мотоблока, поэтому подбирать его нужно с учетом рабочих характеристик этой техники.

В состав стандартной вибрационной установки для выкапывания картофеля входят:

  • прочная рама;
  • опорный узел (колеса, цепи, диски, подшипники);
  • валы, обеспечивающие эффект вибрации;
  • решетка-фильтр;
  • борта;
  • лемех (плуг).

Как настроить картофелекопалку на мотоблоке

Прежде чем начать собирать урожай при помощи нового оборудования для вашего мотоблока, необходимо его правильно настроить

При копке картофеля самой важной целью является не повредить корнеплоды

Поэтому, уделите особое внимание регулировке плуга

Как настроить картофелекопалку?

  1. Найдите болты, которые располагаются между стойкой плуга и замком.
  2. Ослабьте регулировочные болты.
  3. Передвигайте плуг, настраивая расстояние его углубления в почву. Достаточно будет выставить 30 см, это примерное расстояние одного штыка лопаты; при настройке меньшей глубины будет риск повреждения корнеплодов.
  4. Затяните болты.
  5. Следующий шаг – настройка угла наклона полевой доски. Для этого крутите винтовую рукоять до упора доски в землю, а затем – в обратную сторону.
  6. Остановитесь, когда задняя часть приподнимется на 2-5 сантиметров над грунтом.

Про Serjadmin

Проверьте также

Почему у тыквы начали желтеть листья и что с этим делать, методы борьбы

Основные причины пожелтения листьев у тыквы Появление желтых листьев на тыквенной грядке может быть вызвано …

Полезные свойства и противопоказания сока из тыквы

Лечебные свойства тыквенного сока Помимо богатого витаминного состава, используемого для укрепления иммунитета и насыщения организма …

Описание 20 лучших сортов крупноплодной тыквы, правила выращивания и ухода

Полезные рекомендации Даже при хорошем уходе и содержании не у каждого садовода получается вырастить эту …
