Как сделать картофелекопалку для минитрактора

Как сделать картофелекопалку своими руками

Если не хочется тратить деньги на покупку навесного оборудования, стоит попробовать собрать его своими руками из подручных материалов. Далее предложена инструкция по изготовлению простой картофелекопалки.

Необходимые материалы и инструменты

Для создания самодельной картофелекопалки понадобятся:

• рама;
• решетка;
• труба диаметром 20 см для изготовления лемеха;
• готовый цепной механизм для крепления;
• стальные или резиновые колеса;
• сварка;
• болгарка;
• точило;
• болты.

Чертежи, схемы

Существует большое количество схем по изготовлению навесного оборудования, но лучше выбрать схему по сборке вибрационной картофелекопалки. Это простая конструкция не требует высокого уровня мастерства. Необходимы лишь минимальные знания по работе со сваркой.

Пошаговая инструкция

Следующая схема позволит собрать надежную копалку картофеля из простых материалов:

1. Для рамы нужен уголок сечением 60х40 мм. Из стального листа толщиной 6-8 мм вырезают косынки-усилители углов рамы и других узлов. Все детали фиксируют сваркой или болтами. Хорошо, если комбинируются методы крепления.
2. Варят решетку из прутов и стальных полос диаметром около 10 мм. Готовую конструкцию подсоединяют к валу, а места фиксации закрепляют болтами.
3. Трубу диаметром 20 мм разрезают болгаркой, делают из нее кольцо. Полученное изделие обрабатывают точилом. Острый лемех фиксируют на раме и элеваторе с помощью болтов. Диаметр крепежных элементов — 10 мм.
4. Устанавливают ступицы по сторонам навески.
5. Фиксируют готовый прицепной механизм.
6. Монтируют широкие колеса. Лучше 2 пары.

Сборку техники производят только на ровной поверхности. Используют исправный инструмент, без заусенцев и щербин.

Картофелекопалка своими руками. Handmade automatic potato digger

Watch this video on YouTube

Характеристика, описание и цены

Цена за любую картофелесажалку зависит от того сколько вы планируете потратить на данное оборудование, и еще несколько пунктов:

• оцените площадь, которую вам нужно засадить, ведь моделей картофелесажалок множество, одни подходят для засева небольших плантаций. А другие рассчитаны на крупные засевы;
• перед покупкой навесного оборудования, стоит внимательно посмотреть какое крепление у вашего трактора, потому что крепления на навесе и тракторе могут разниться;
• стоит оценить и работоспособность выбранной картофелесажалки, при каком темпе она сможет работать, выносливость очень важна особенно при больших объемах.

Стоимость картофелесажалок разнится, и зависит от количества встроенных дополнительных функций. Начинается с бюджетных вариантов и заканчивается дорогими моделями с встроенными распределителями удобрений и прочих витаминно-минеральных добавок.

Старайтесь покупать спецтехнику напрямую у производителей, тогда ценовой накрутки на оборудование не будет.

Модели картофелесажалок, которые нам предлагают производители сельскохозяйственной техники:

• Недорогой вариант для мини трактора 2 MBS-1, у этого агрегата довольно хорошие технические данные для работы на небольших хозяйствах, стоимость – 17 000 – 19 000 рублей.
• Модель Л – 201 (подробнее тут), дорогая, но зато оснащена объемной емкостью для картофеля и дополнительными автоматическими регулировками, для удобства работа оборудования, стоимость такой техники – 79 500 – 81 000 рублей.
• Если площадь пашни большая, то необходима картофелесажалка как минимум за 400 000 рублей.
• Ну а если у вас промышленное предприятие, то здесь подойдет только четырехрядная модель класса S-супер, с гидравликой при подъеме бункера с картофелем, стоит она, начиная от 550 000 р.

Выбирая себе картофелесажалку, обратите внимание на мощность трактора, к которому приобретаете навесной агрегат. Если мощность мала, то при большом весе агрегата, трактор ее просто не потянет. В этом случае есть варианты компактных и легких моделей:

В этом случае есть варианты компактных и легких моделей:

• Модель украинского производства КСЦ – 3, главный плюс этой картофелесажалки ее вес – 73 кг, а утянет ее даже мотоблок.
• Модель Синтай 2 СМ-1, тяжелая и оснащенная дополнительными опциями, способная обрабатывать довольно большие площади земли.

Синтай 2 СМ – 2 вес этой картофелесажалки от 200 кг.

В дополнительное оснащение входит:

• вспашка земли и ее уплотнение;
• разрыхление почвы;
• распределение удобрений в радах.

Модель ASK – 2, автоматическая система посадки дополнительно снабжена окучником Tehnos, который заравнивает ряды после посадки.  Модель 2СМ-1 благодаря малому весу, подходит для болотистых и вязких земельных участков.

Модель GL 30-ECO, удачное решение, если земля каменистая и твердая, благодаря большому весу, обрабатывать агрегат будет без проблем. Модель SK 2-130, тяжелая оснащенная коваными колесами, подходит для плотной сухой почвы.
Перед выбором картофелесажалки смотрите не только на ее вес и характеристики, но и на колесную базу и дорожный просвет, потому что у почвы тоже есть свои свойства, она бывает:

• мягкая;
• рыхлая;
• болотистая;
• сухая;
• твердая;
•  каменистая.

Некоторые землевладельцы размышляют, какая картофелесажалка лучше: автоматическая или полуавтоматическая.

Что ж давайте рассмотрим и тот и другой вариант.

Полуавтоматическая модель требует обязательного присутствия помощника тракториста, так как нежно регулировать процесс распределения картофеля и минеральных удобрений.

Работа, конечно, идет быстрее, так как водителю не нужно отвлекаться и регулировать процесс, но обязательное наличие оператора это минус. Агрегат подойдет небольшим хозяйствам, где могут помогать ваши члены семьи.
Автоматическая модель подходит для крупных хозяйств, где на каждую единицу техники выделен один человек.

Вам нужно только присоединить и отрегулировать настройки. Главное не забывайте вовремя досыпать семена картофеля.

Изготовление вибрационной катофелекопалки

Для того, чтобы сделать самодельный картофелекопатель для мотоблока на вибрационной основе, нам пригодятся:

•        Опорная конструкция — металлически швеллер;
•        Стальные листы для создания лемеха. Сталь должна иметь толщину не менее 5 мм.
•        Стальные или железные уголки из металлопроката;
•        Стальные или железные прутья, желательно небольшого диаметра;
•        Металлическая труба

Конструкция вскапывателя картофеля содержит раму, подвесную систему, регулирующие тяги, колеса или другие подвижные единицы.

Шаг 1. Основа вибрационного картофелекопателя

Начинать процесс изготовления картофелекопателя для мотоблока своими руками необходимо с создания основания.

Для того, чтобы сварить раму, подойдет профильная труба размером 40*40мм. Берем за основу квадратную трубу длиной 4 метра, отрезаем части по 80 см и 120 см. Длины заготовки хватит на 4 куска, которые и будут выполнять функцию опорных балок.

Опорные балки привариваются под углом 90 градусов, создавая прямоугольную раму со сторонами 0,8м и 1,2м. Рама готова.

Шаг 2. Крепление для тяг

Для создания крепления для тяг мы берем упомянутую прямоугольную основу. К ней необходимо сварочным аппаратом закрепить металлический швеллер на треть или четверть от середины рамы.

С обратной стороны рамы вертикально привариваем трубки для монтажа оси. Впоследствии там будут устанавливаться подвижные элементы.

Электродрелью просверливаем сантиметровые отверстия в месте, удобном для крепления.

Шаг 3. Делаем вертикальные стойки

Взяв отступ от края основы не меньше 5 сантиметров, привариваем стойку. Длина квадратного профиля составляет до 50 сантиметров. Отступив еще 15-20 сантиметров, снова прикрепляем сварочным аппаратом вторую стойку, меньше предыдущей, длиной не больше 40 сантиметров. Далее отмеряется уже 40 сантиметров, последующий профиль составляет уже 30 сантиметров, он также закрепляется сваркой. В конце работы у нас получается устройство, похожее на парную лестницу.

Стойки закрепляются в самом нижнем отсеке устройства металлической полоской. Берем полосу не больше 0,5 миллиметров и соединяем профили сварочным аппаратом под углом 45 градусов.

Шаг 4. Создаем лемех и рало

Сконструировав основную часть самодельной картофелекопалки, мы переходим к производству активной части нашего вскапывателя, лемеху, который будет выполнять основную часть работы по сбору картофеля.

Для создания лемеха, ножа, который будет взрезать почву, нам понадобится металлическая пластина толщиной не менее 0,3 миллиметра. По заранее подобранному чертежу, из пластины вырезаем две лопасти, основные рабочие части. Лопасти скрепляются сварочным аппаратом, закрепляются специальным прутом. Теперь ножу необходимо придать наиболее объемную форму, для удобства работы по вскапыванию и захвату почвы. Для этого в середине лопасти простукиваем молотком.

Шаг 5. Изготавливаем скатную доску

Скатная доска, проще говоря, стальные стержни или прутья, являются необходимой частью рабочей части картофельной копалки. Они прикрепляются к лемеху, путем приваривания к основанию ножа.

Для изготовки скатной доски наилучшим образом подойдут стальные прутья диаметром 10 миллиметров и длинной 1,2 метра. Прикреплять сваркой арматуру к основанию лемеха нужно с интервалом в 4 или 5 сантиметров.

Шаг 6. Тяги для регулировки

Данный элемент присутствует в конструкции далеко не всегда. Он необходим только если потенциально возделываемая почва очень водянистая. Они корректируют угол наклона скатной доски.

Наиболее простой способ сделать тяги для регулировки для картофелекопалки для мотоблока — мастерим подвижную раму, на которой будет находиться арматурная доска.

Шаг 6. Устанавливаем опорные колеса

Приспособление для копки картофеля завершается установкой опорных колес. Конструкция вскапываетелей всегда подразумевает подвижные элементы для более комфортного перемещения на поверхности участка.

Оптимальный вариант — колеса от обычной садовой тачки

Важно то, что колеса нужно использовать с широкой шиной

Ранее мы уже сделали и закрепили на раме оси. Теперь нам надо закрепить колеса на осях шпилькой, по тому же принципу, что и на садовой тачке.

Картофелекопалка для минитрактора — своими руками, особености

Картофелекопалка для минитрактора – это, по сути, антипод картофелесажалки и, в отличие от нее, предназначен для извлечения корнеплодов из земли в осеннее время, когда собирается урожай. На сегодняшний день копалка на минитрактор производится в разных фирмах и имеет множество различных особенностей, однако, даже самодельная ее постройка избавит землевладельца от колоссальных трат времени, сил и здоровья, даже если она грохотная.

Технические характеристики приспособления

Копалки для минитрактора, выпускаемые различными компаниями, имеют индивидуальные особенности работы, но, в целом, содержат множество схожих показателей:

1. Тип агрегата (однорядная или двухрядная). Однорядная применяется для маленьких тягловых устройств, двухрядная – для настоящих тракторов.
2. Продуктивность работы: обрабатывается около 0,50 га за 1 час.
3. Имеют определённый процент потерь урожая во время его сбора (от 0.1 до 5%).
4. Почва, наиболее благоприятная для картофелекопалки каждого типа – этот нюанс необходимо продумать перед покупкой агрегата.

Картофелекопалку можно изготовить и своими руками, учитывая все указанные нюансы в использовании.

Самодельные картофелекопалки к минитрактору

Чтобы сделать копалку своими руками, необходимо иметь в наличии следующее: чертежи будущего изделия, болгарку, сварку, гравер, гайки, болты, пласты из металла, прутья армированные, угловую планку. Принцип работы осуществляется по алгоритму:

1. Следуя инструкции по изготовлению, сварить раму и крепежный прямоугольник.
2. Приварить перемычку (ее длина должна быть около 10-15 см).
3. Приварить к раме стойки (в вертикальном положении). На внешний вид изделие на данном этапе работы будет выглядеть, как лестница, перевернутая «наоборот».
4. Концы стоек соединяются между собой, в результате чего конструкция приобретает «треугольный» вид.
5. Сварить рало – самую главную деталь, которая будет заниматься непосредственно копанием картофеля. Для этого процесса пригодятся: кувалда, листы из металла, гайки, болты и сварка.
6. Сваривается скатная доска.
7. Изготавливаются регулировочные тяги и колеса. Следует сразу оговорить, что тяги – это дополнительная вещь, устанавливающаяся по желанию мастера и предназначенная для уборки картофеля по мокрой земле (чаще всего – после дождя). Оптимальное наличие тяг на конструкцию – 2 штуки. Колеса должны быть по весу в пределах 100 кг (можно взять любые колеса с телеги или тачки), приварить к ним специальное крепление и закрепить на них стойку.

Стоимость агрегата на отечественном рынке

Картофелекопалка для минитрактора самодельная сэкономит средства на покупку, однако не даст гарантии долговременного служения. Исходя из этого, рекомендуется приобретать подобные товары в специализированных магазинах через интернет или во время их посещения. Стоимость зависит от множества различных факторов:

1. Фирмы и страны-производителя.
2. Качества изделия и типа конструкции.
3. Срочности заказа и доставки.
4. Наличия дополнительных деталей, улучшающих процесс работы (к примеру, тяг).
5. Транспортерная копалка будет стоить наиболее оптимально, имея при этом полный набор необходимых для уборки картофеля запчастей.

Изготовление копалки грохотного типа

Сконструировать подобный аппарат не так трудно, но иногда, сделанная самостоятельно картофелекопалка для трактора своими руками, оставляет желать лучшего. Необходимы расчеты, точная схема, чертежи деталей и знания порядка сборки, без которых не обойтись.

Для начала необходимо приобрести следующие материалы и инструменты:

• профильные (квадратные) трубы 40х40 и 30х30 для рамы;
• трубы калибром 30 мм;
• металлические листы 100х100 см толщиной 3 и 4 мм;
• 10 мм прутья;
• болты, саморезы, гайки;
• болгарка (УШМ);
• дрель;
• аппарат сварочный;
• гравер.

Чтобы самодельная картофелекопалка грохотного типа работала надежно, надо выполнять все работы последовательно:

1. Рама — основной элемент. Для ее выполнения надо разделить квадратную 40х40 трубу на 4 куска. 2 части -120 см, а 2 другие по 80 см. Из всех отпиленных кусков необходимо сварить большой прямоугольник.
2. Перемычки необходимы, чтобы установить на них тяги вертикальные для управления. Их укрепляют примерно на расстоянии 20 см от одного конца рамы. С другой стороны приваривают 15 см трубы калибра 30 мм для укрепления на них оси и колес.
3. Вертикальные стойки. От края вашей новой рамы (со стороны крепления перемычек) отмеряется 5 см. В этом месте приваривают или привинчивают два 50 см квадрата, сваренных из труб 30х30. Отступив от них на 40 см, необходимо установить вторые стойки по 30 см из этого же материала. Обязательно соединить их полосой из металла 4 мм.
4. Рало изготавливают из 3 мм листов. Берут две заготовки 40х40 см и укрепляют их на стойках внизу (сварка или винты) по одной с каждой стороны. Затем подготавливают 70 см квадрат из 4 мм листа, приваривают встык с первым и выгибают кувалдой или молотком.
5. Решетка выполняется из 10 мм прутьев. Они привариваются одним концом снизу рала так, чтобы вторые концы выступали немного (примерно на 10-15 см) за основание рамы в направлении мотоагрегата.

На сделанный аппарат устанавливают колеса, тяги и другие элементы. Грохотная картофелекопалка к мотоблоку готова.

Изготовление колес

Картофелекопалка к мотоблоку собрана, остается приделать к ней колеса. Можно использовать любые колеса от тачки с уровнем грузоподъемности не менее 100 кг.

К каждому колесу приваривается крепление в форме буквы «Г». Лучшим вариантом будет, если колеса от старой тачки будут оснащены осью. Колесо с 5 см оси отрезается. К оси крепятся стойки. В стойках проделываются отверстия 10 мм через каждые 4 см. Они выполняют стопорную функцию.

Осенью садоводы приступают к сбору урожая. Большую часть времени они проводят за ручным выкапыванием картошки, особенно если дачный участок внушительного размера.

Облегчить людской труд и значительно сэкономить время позволяют картофелекопалки.

Картофелекопалкой называют устройство, которое способно отделить клубни картофеля от грунта и переместить на поверхность грядки.

Такую машину можно приобрести в специализированных магазинах или соорудить самостоятельно.

Агрегаты для выкапывания
картофеля:

1. 1. Вибрационные (грохотного типа, вибрационно-грохотные).
      Состоят из вибрационного ствола, привода и лемеха. Обладают высокой производительностью. Механизм работы: подхватываются верхние слои почвы (вместе с картофелем) и перемещается на вибрационный стол. С помощью вибрации земля уходит через щели, а корнеплоды выпадают с другой стороны машины.
   2. Транспортерные.
      Картофелекопалки более сложного строения. Состоят из лопатообразного лемеха, цепочно-пруткового транспортера, барабана-очистителя.
   3. Универсальные (стрельчатые).
      Веерный тип однорядной картофелекопалки. Крепятся к мотоблоку одинарной сцепкой.

Картофелекопалку можно оборудовать другими насадками,
что позволит ей поднимать целину, сажать картофель в землю, окучивать
его. Некоторые модели, наиболее сложные и дорогие, могут отсортировать
овощи по видам.

Схема транспортерной картофелекопалки

Как сделать картофелекопалку своими руками

Это домашнее устройство способно сэкономить много времени и труда при выкапывании картошки. При этом нужно учесть, что грохотную картофелекопалку возможно изготовить своими руками. Далее будет рассказано, как это можно сделать.

Для работы на дачном участке нет нужды делать большой агрегат. В этой ситуации более выгодно, если он будет иметь небольшие размеры.

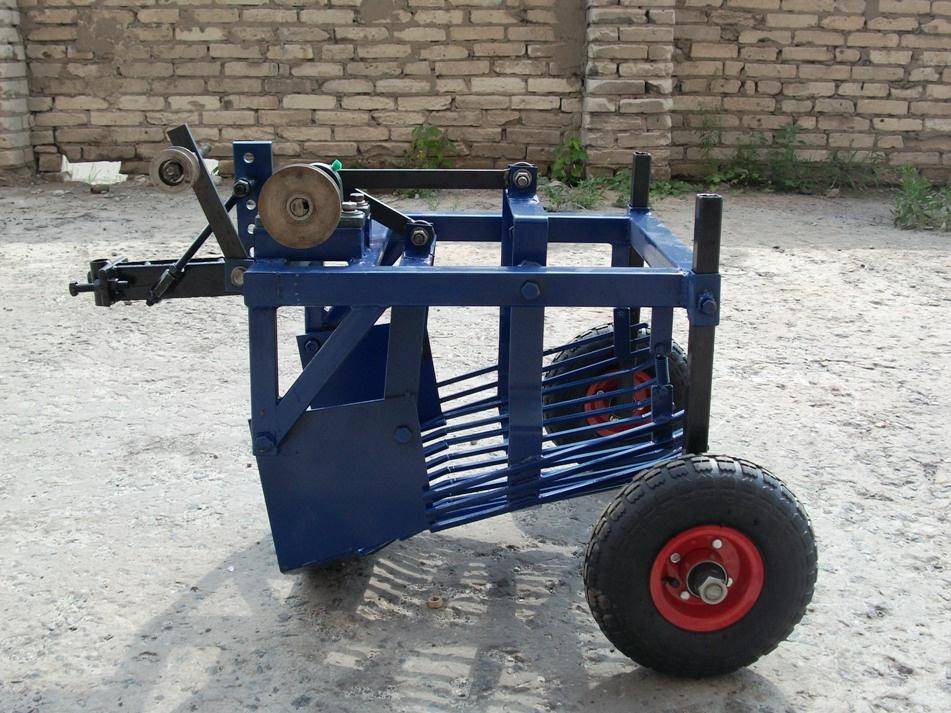

Картофелекопалка для минитрактора своими руками грохотного типа делается следующим образом.

Для того чтобы заняться изготовлением механизма, нужно заранее приготовить:

• швеллер металлический;
• лемех (его также называют сошником), с помощью которого непосредственно происходит выкапывание корнеплодов;
• потребуется металлическая пластина, с помощью которой надо будет соединить сошник с решёткой;
• железные уголки, имеющие размер 63 x 40 мм;
• нужно несколько железных прутьев (обычно для этой цели используют 8 штук)

Для домашнего пользования больше подойдет небольшая картофелекопалка

Основой для конструкции является рама самоделка. Она состоит из следующих частей:

1. Основание, которое служит основой для картофелекопалки.
2. Колёса.
3. Вертикальные тяги, на которых есть крепления. Они нужны для того, чтобы регулировать глубину погружения лемеха.
4. Подвеска – она включает в себя узлы, расположенные ниже рамы.

Для изготовления нужны инструменты:

• сварочный аппарат;
• дрель;
• болгарка.

Ход работ

Раму надо изготовить из трубы, которая имеет квадратное сечение. Её размеры составляют: длина – 4 м, сечение – 40 x 40 мм.

Чертёж картофелекопалки

Из данного отрезка трубы, распилив его болгаркой, нужно получить четыре части:

• две длиной по 120 см;
• ещё две, имеющих длину 80 см.

После этого нужно сварить эти куски таким образом, чтобы получился прямоугольник 120 x 80 см.

К раме привариваются поперечные детали:

1. Первая пара из них на расстоянии четверти длины от заднего края – планки направлены вниз. К ним будет приварена металлическая полоса, которая станет основой, на которой должны держаться прутья.
2. В средней части рамы приваривается горизонтальный участок трубы. К нему будет присоединена конструкция, которая будет использована для создания вибрации. Также к ним прикрепляется узкая металлическая полоса, на которую будут монтироваться металлические прутья.
3. В задней части самого края с внешней стороны нужно вертикально установить отрезки квадратной трубы сечением 40 x 40 мм. Здесь требуется сделать сварочным аппаратом отверстия, чтобы фиксировать с помощью болта вертикальные стойки для колёс.

Теперь нужно установить колёса. Они должны иметь ось, которая снабжена вертикальными стойками квадратного сечения (30 x 30 мм), которые к ней приварены. Их можно установить на нужную высоту, что позволит регулировать глубину погружения лемеха.

Колёса:

1. Могут быть металлическими. Они будут утяжелять конструкцию и улучшать качество её работы.
2. Иногда устанавливают простые резиновые колёса. Они подходят не для всякой почвы.
3. Если взять резиновые тракторные колёса, они будут тяжёлые и могут быть использованы для работы на рыхлой или влажной почве.

Колеса для картофелекопалки могут быть разными

Лемех делают из широкой металлической полосы, согнутой в виде буквы «П». В его крыльях просверливают отверстия, такие же необходимо сделать в планках. В них ставятся винты и затем наглухо закручиваются. Для обеспечения прочности можно использовать не одну вертикальную планку, а две, сделанные треугольником.

Прутья приваривают к железной полосе, которая является для них основой, и к краю лемеха.

Вибрационный механизм основан на работе мотора мотоблока, который соединён шкивом с колесом на картофелекопалке, расположенным над рамой. При его работе передаточный шкив вращает небольшое колесо, с краю которого, перпендикулярно ему, приварен горизонтальный металлический штырь. Он жёстко присоединён к поперечной планке, которая находится в средней части рамы. Вращение создает небольшие частые движения то вверх, то вниз. Вибрацией можно управлять, регулируя скорость мотора.

Для крепления к мотоблоку спереди приваривается соответствующий адаптер.

Грохотная картофелекопалка в связи с дешевизной изготовления и простотой использования позволяет собрать урожай картошки с существенно меньшими затратами времени и труда, по сравнению с обычным способом, когда для этой цели используется лопата.

Что такое картофелекопалка

Все большую популярность приобретает копалка картофеля для мотоблока – распространенного транспортного средства на приусадебном участке. Для выполнения различных работ на него устанавливают навесное оборудование. Один из наиболее популярных его видов – картофелекопалка.

Это приспособление позволяет отделить картофель от грунта и выбросить на поверхность земли, не повреждая. Остается лишь собрать клубни в подходящую тару. Применяют механизм как в крупных хозяйствах, так и на небольших участках.

Заводские изделия стоят дорого: цены колеблются от 6,5 до 13 тыс. руб. На торговых площадках встречаются и более дешевые модели китайского производства, но их качество сомнительно. Поэтому есть смысл заняться изготовлением картофелекопалки для использования на небольших посевных площадях.

Умельцы, испробовавшие самодельную технику в деле, говорят о многих ее преимуществах:

1. Простота использования.
2. Повышение производительности труда.
3. Выбор габаритов конструкции, подходящих для применения фермером.
4. Возможность заточки прутьев под характеристики своего грунта, а также под определенную модель мотоблока.
5. Хорошая скорость сбора урожая – удается выбрать клубни на площади 0,1-0,2 га за 1 час.
6. Оптимизация и облегчение физических нагрузок.
7. Щадящее извлечение клубней из земли.
8. Значительная экономия средств.
9. Возможность использования для копки других корнеплодов, культивации почвы на огороде и в саду.

Единственный недостаток в том, что самодельная копалка будет эффективна только на легком и среднетяжелом грунте.

Как выглядит

Навесное приспособление отличается простой конструкцией, поэтому самостоятельное изготовление не составит особого труда.

Внешне устройство напоминает обыкновенную тачку на колесах, но отличается наличием зубьев и механизмов для вращения транспортировочной ленты. Также оно снабжено элементом для фиксации к мотоблоку или мини-трактору.

Состоит из:

1. Рамы.
2. Элеватора для транспортировки картофеля. Представляет собой сетку или решетку, выполняющую функцию очистки клубней от земли. Снабжен боковыми стенками, чтобы картошка не выпадала.
3. Валы, за счет которых решетка вибрирует.
4. Плуг с ножами (лемех).
5. Опорный механизм, приводящий конструкцию в движение. В него входят колеса, подшипники, ступицы, цепи и пр.

Принцип работы

Картофелекопалка для мотоблока помогает извлечь из земли не только картофель, но и свеклу, морковь, лук, чеснок. Она работает по типу лопаты или плуга, но к деталям приварены зубья или стержни.

Происходит это следующим образом:

1. Плуг погружается в грунт на глубину от 20 до 50 см.
2. При движении мотоблок вытаскивает клубни вместе с почвой, после чего смесь попадает на решетку.
3. На ней земля просеивается благодаря вибрации, а очищенные клубни падают в емкость. Такого сборника может и не быть, тогда картофель будет падать на землю. После достаточно пройти по полю и собрать урожай.

По сравнению с лопатой картофелекопалка значительно сокращает расход физической силы.
