Картофелекопалка для мотоблока своими руками: читаем главное

Самодельные картофелекопалки

Приобретение картофелекопалки – недешевая покупка. При небольших затратах данный агрегат домашний мастер может сделать самостоятельно.

Необходимые инструменты

  • Сварочный аппарат;
  • Угловая Шлифовальная Машинка (болгарка) с дисками;
  • Дрель, сверла
  • Штангенциркуль, угольник, чертилка, рулетка;
  • Набор ключей;
  • Кувалда;
  • Газовая горелка;
  • Крепежные элементы.

Изготовление веерной копалки

Для лемеха берут листовое железо толщиной 5 миллиметров, либо старые диски от циркулярной пилы. Металл отрезают по контуру, далее его либо загибают, либо соединяют куски с помощью сварки по форме культиватора «Ласточкин хвост». Для того, чтобы согнуть металл, его предварительно нагревают газовой горелкой. После придания формы данному элементу конструкции, его надо закалить. Для закаливания металл разогревают до вишневого цвета газовой горелкой и опускают в отработанное машинное масло.

Для зубьев копалки берут арматурные прутья или стальную проволоку диаметром 8-10 мм. Зубья приваривают на тыльную сторону лемеха так, чтобы, расходясь, они образовывали веер.

Для стойки используется стальная полоса длиной 400 мм. толщиной 8 мм и шириной 50 мм. Одним концом стойка приваривается к лемеху, на втором конце через 50 мм. сверлятся 4 отверстия диаметром 10 мм. Используя эти отверстия осуществляется наклон и погружение копалки в грунт.

Для полевой планки используют полосу металла длиной 300 мм., шириной 50 мм, толщиной 6мм. Ее приваривают так, чтобы она была параллельна подошве лемеха.

Веерная картофелекопалка присоединяется к мотоблоку через универсальную сцепку.

Изготовление вибрационной копалки

Аппарат вибрационного типа, в отличии от веерного, более качественно выбирает картофель из грунта, работает с более высокой производительностью и, поэтому, является наилучшим выбором при уборке урожая. Конструкция его более сложная, но полученный результат окупает потраченные усилия.

  1. Для изготовления рамы из квадратной трубы сечением 40*40 мм. отрезают два куска по 60 мм. и два куска по 400 мм. Из этих четырех кусков трубы сваривают прямоугольник.
  2. Сверху рамы приваривают две направляющие для эксцентрикового механизма, сделанные из трубы квадратного сечения 30*30 мм.
  3. Спереди рамы из уголка, а так же П-образного профиля делают прицепное устройство. В устройстве соосно просверливают три отверстия диаметром 14 мм для соединения штифтами мотоблока и копалки.
  4. Для установки вертикальных тяг управления на расстоянии 70 мм. от края рамы снизу привариваются косынки, сделанные из полос металла шириной 50 мм, толщиной 5 мм. С другого конца рамы вертикально приваривают направляющие для стоек колес. Направляющие делают из квадратной трубы 30*30 мм. длиной 150 мм. На концах направляющих просверливают отверстия диаметром 9 мм., напротив которых приваривают гайки. В данные отверстия вкручивают болты регулировки стоек колес диаметром 8 мм.
  5. Для изготовления рала два металлических прямоугольника 200 на 150 мм с помощью болтов крепят к стойкам вертикально. Снизу к прямоугольникам приваривают полосу шириной 150 мм, длиной 400 мм толщиной 5 мм, которая и будет поддевать пласт земли и подавать клубни на решетку. Наружный край полосы надо чуть закруглить, чтобы при движении клубни не разрезались.
  6. Для изготовления решетки к ралу приваривают на равномерном расстоянии 10 прутьев диаметром 10 мм, длиной 400 мм.
  7. Стойки для колес делают из квадратной трубы 25*25 мм, к которым с нижнего конца привариваются шпильки, на которые одеваются колеса. Колеса подбирают от садовой техники диаметром 150мм. Стойки между собой соединяются снизу квадратной трубой 30*30мм, на которую приварены 10 прутьев диаметром 10 мм, длиной 40 мм. Сверху в стойках сверлят через 50 мм отверстия диаметром 8.5 мм для вкручивания стопорного регулировочного болта.
  8. Эксцентриковый механизм, приводы и ремень применяют от промышленных копалок. Узел ставят сверху на направляющие, регулируя натяжение ремня перемещением механизма по направляющим. К приводам на болтах прикручивают рало. При необходимости приводы болтовыми соединениями удлиняют полосой металла шириной 50 мм и толщиной 4 мм.
  9. Всю конструкцию красят от ржавчины нитрокраской.
  10. При применении эксцентрикового механизма не со шкивом (под ремень), а с шлицами под вал отбора мощности данный механизм можно использовать за минитрктором.

Выбор вида картофелекопалки

Агрегат применяют как на рыхлых, так и плотных грунтах. В зависимости от этого и других факторов можно выделить следующие особенности:

  • Различные размеры.
  • Разные конструктивные методики.
  • Размер рабочей полосы.
  • Необходимость прополки.
  • Возможность очищать картофелины от налипшей земли.

Смотрите ролик о том, как сделать картофелекопалку на генераторе своими руками:

Встречаются такие виды копалок:

  • Веерная (другое название — стрельчатая).
  • Грохотная (вибрационная).
  • Транспортерная (ленточная или конвеерная).
  • Барабанная.

Рассмотрим их подробнее.

Веерная (стрельчатая) картофелекопалка для мотоблока

Это устройство давно уже верой и правдой служит огородникам. Они знают копалку под названием «Дельфин», стрельчатая или лапа. Конструкция отличается простотой, удобством использования, совместимостью с любой моделью мотоблока, в т.ч. с водяным охлаждением.

Для начала работы агрегат присоединяют к мини-трактору. Острый плуг взрыхляет грунт, затем извлеченные из почвы клубни по краю лемеха (представляет собой горизонтальный нож) подаются на металлические прутья. В зазоры между ними осыпается грунт, отделившийся от картофелин. Клубни продолжают двигаться и падают на грунт, где их уже можно собирать в тару.

Перед тем, как приступить к работе, необходимо скосить ботву. Допустимо небольшое количество сорных растений. Такой агрегат наилучшим образом покажет себя на мягкой и сыпучей почве. Необходимо, чтобы она была сухой, так как тяжелая влажная земля не отделится от клубней.

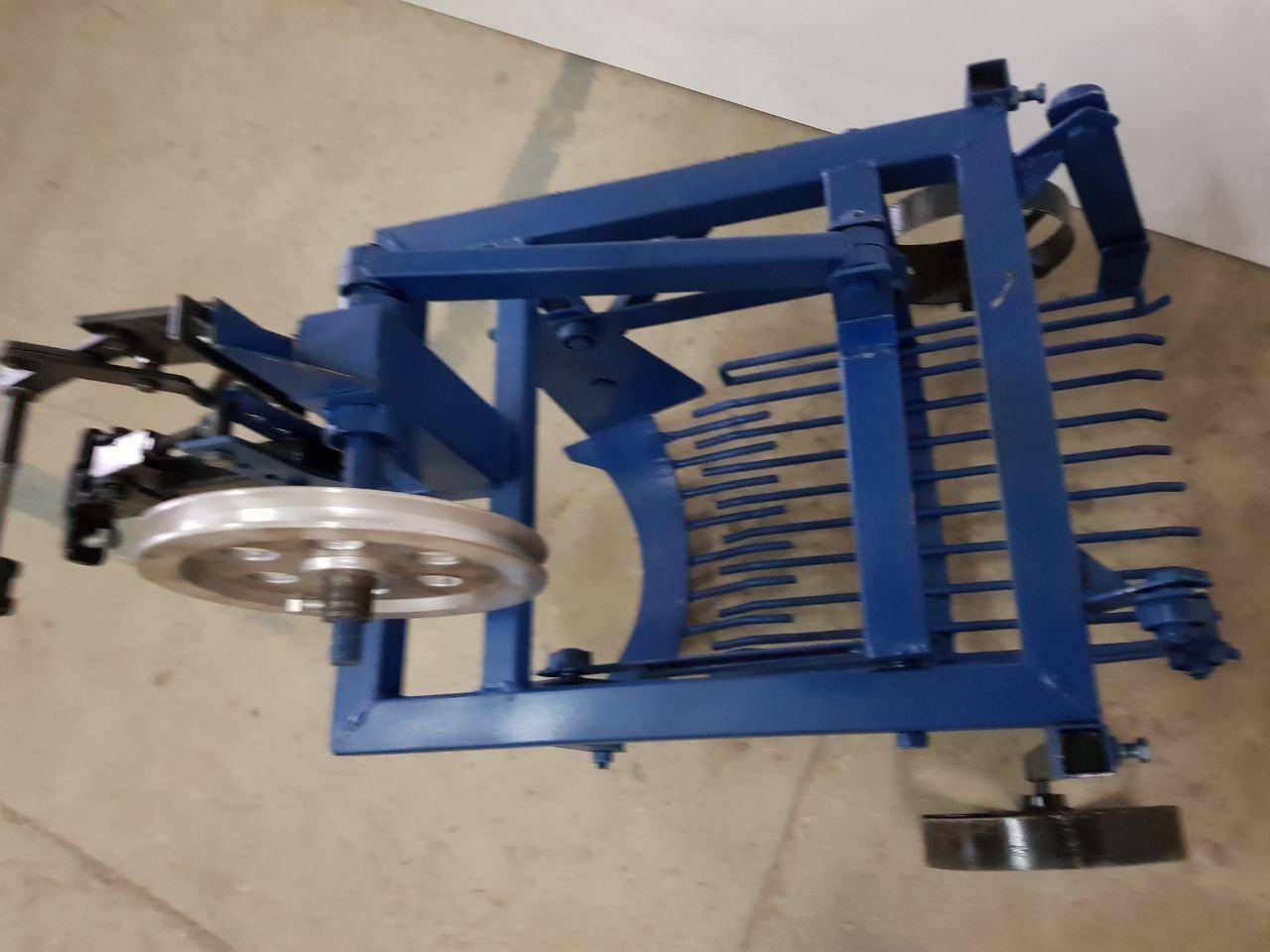

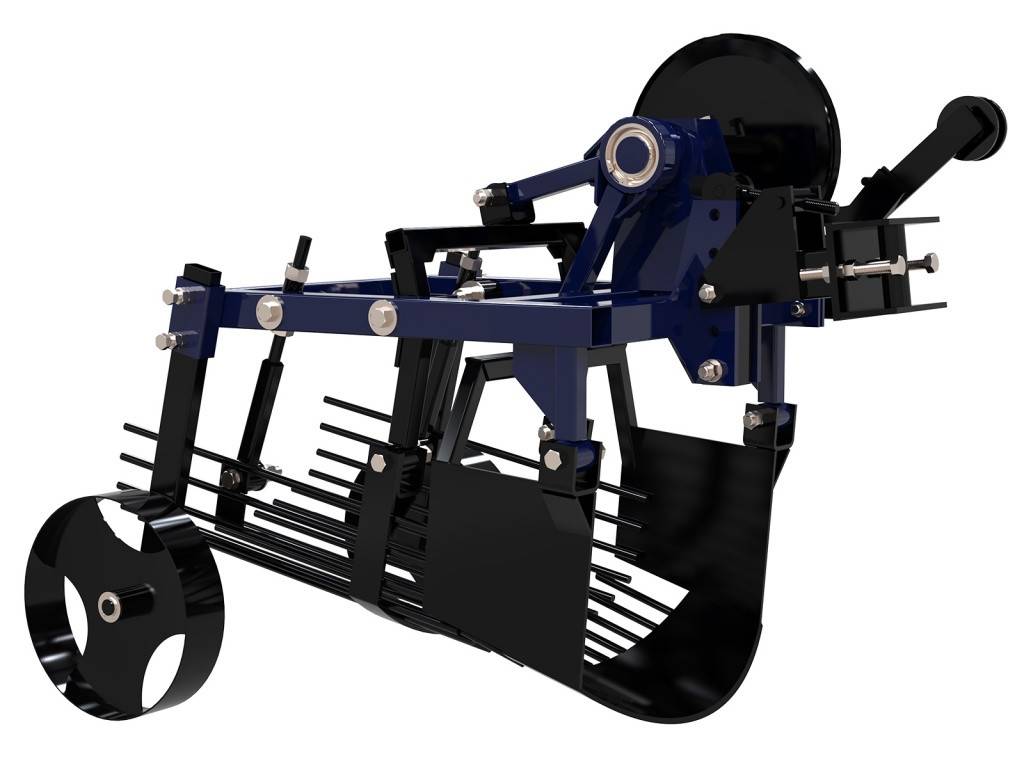

Грохотная (вибрационная) картофелекопалка

Этот агрегат также называют копалкой-трясучкой. Он отличается более сложным устройством, которое включает в себя три основные части — нож, специальную решетку, которую заставляют вибрировать механизмы, металлическую раму.

Действует копалка следующим образом: лемех взрыхляет грунт вместе с клубнями. Они подаются на вибрирующую поверхность, сделанную из металлических прутьев. Земля высыпается обратно на межу, а с противоположной стороны падают картофелины. Такое устройство позволяет собирать урожай даже на твердой и достаточно влажной почве. Оно отлично подойдет для применения на обширном участке.

Главные преимущества копалки:

  • Агрегат захватывает довольно обширную полосу — примерно 40 см.
  • Лемех заглубляется в почву на 25 см.
  • Потеря урожая невелика. Она зависит от сорта картофеля и рыхлости почвы. Минимальное значение — 2%, максимальное — 10%.

Но в ее работе есть и недостатки. Основным можно назвать постоянную вибрацию, из-за которой труднее управлять мотоблоком, и огородник быстро устает. От этой проблемы можно избавиться, если поставить два эксцентрика, которые хорошо гасят вибрацию. Перед началом работы надо полностью удалить сорные растения и ботву, иначе зеленая масса забьет колесные крепежи и решетку.

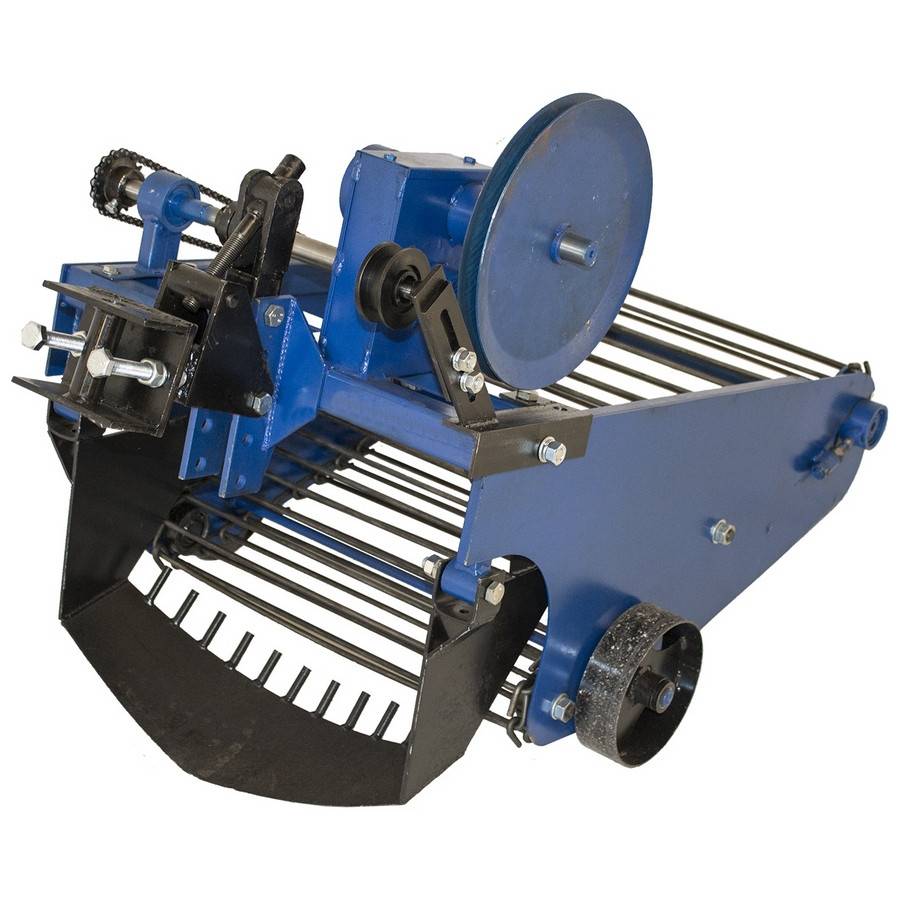

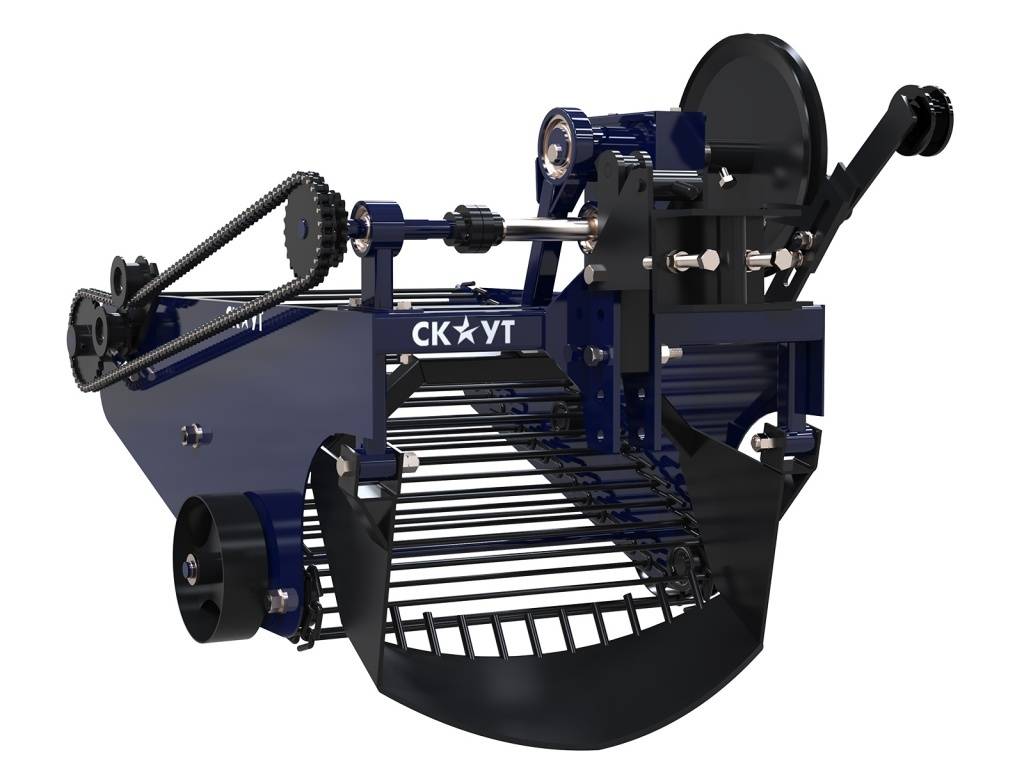

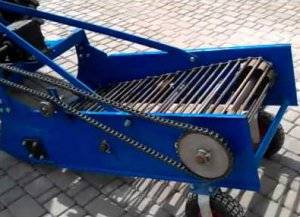

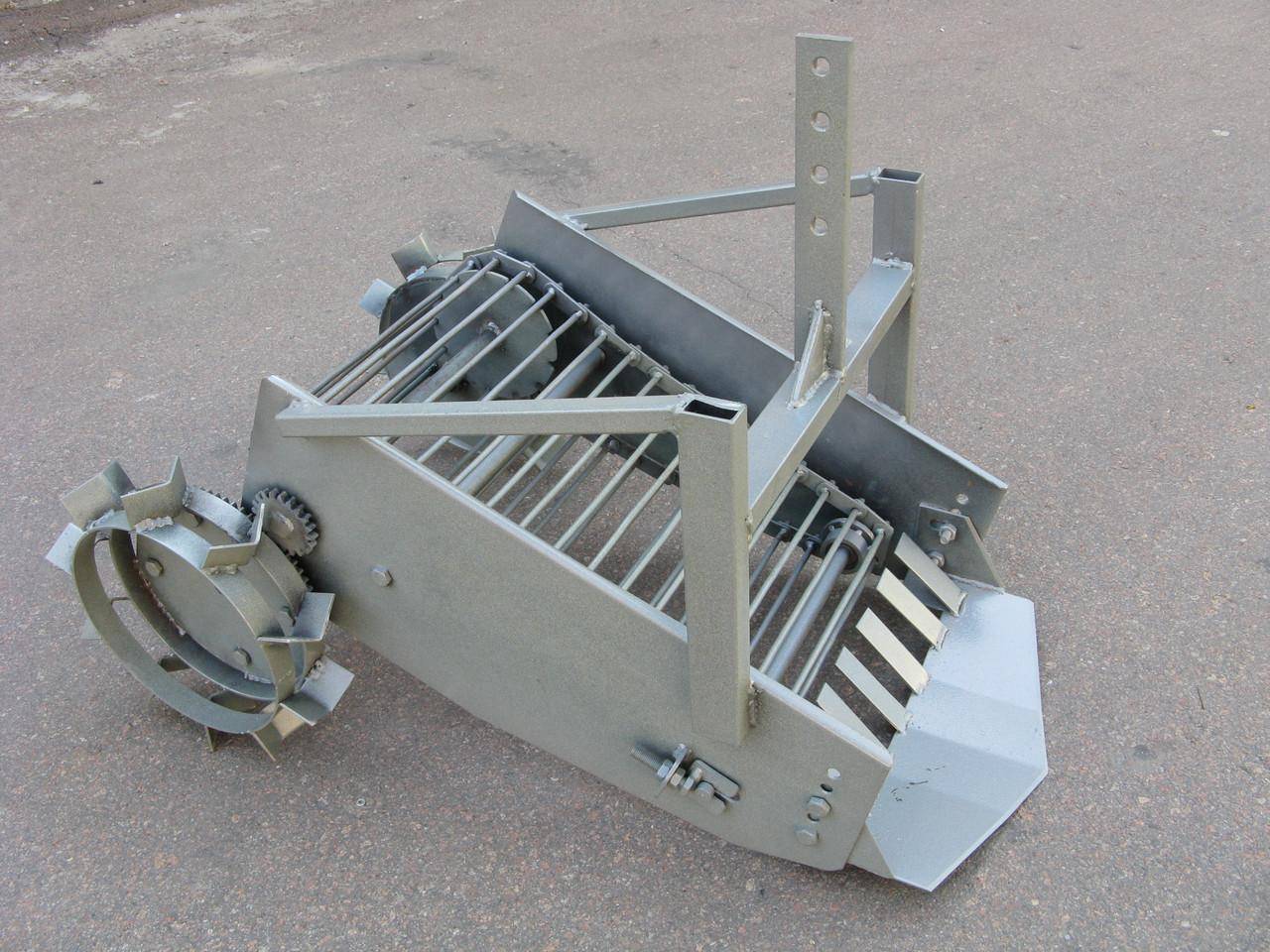

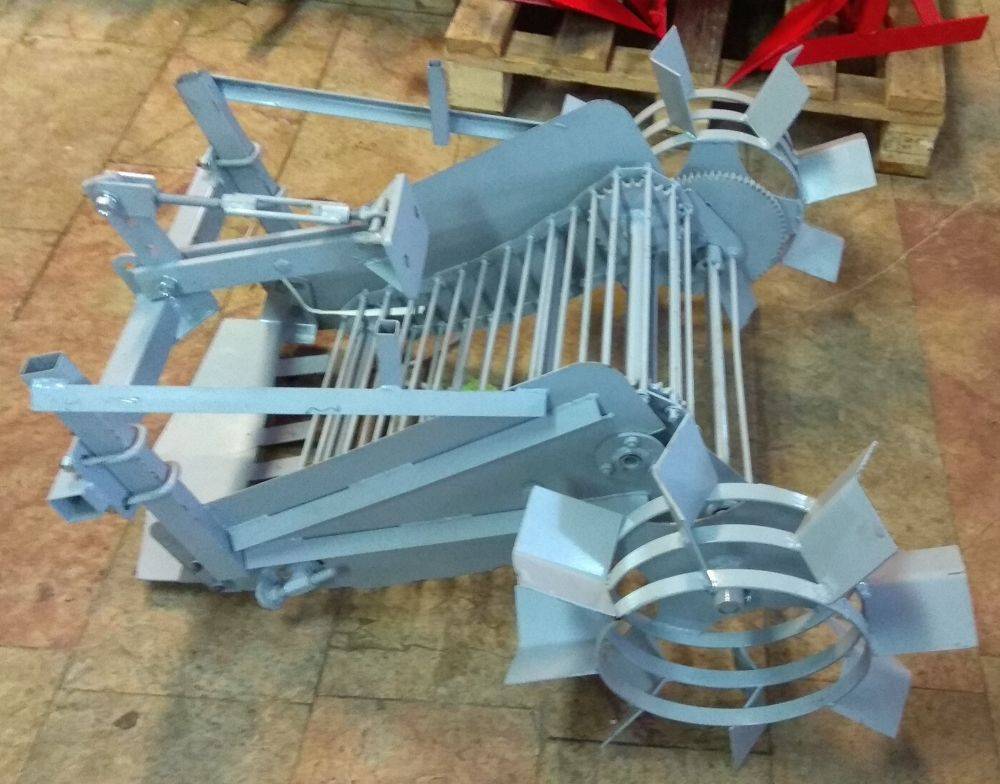

Транспортерная картофелекопалка

Это удобное приспособление может быть и большим, и довольно скромных размеров. Принцип действия — клубни извлекаются из взрыхленной ножом почвы, попадают на движущуюся ленту и далее проходят сепарацию.

Лента делается из небольших металлических прутьев, которые располагаются параллельно и закрепляются с помощью цепи. Во время передвижения по ней лишняя земля просыпается сквозь зазоры в решетке, а клубни либо падают обратно на землю, либо попадают в специальный бункер.

Конвейер приводится в движение благодаря валу мотоблока и цепной (или зубчатой) передаче.

Лемех заглубляется в грунт на 15-18 см, это дает возможность терять не более 5% урожая.

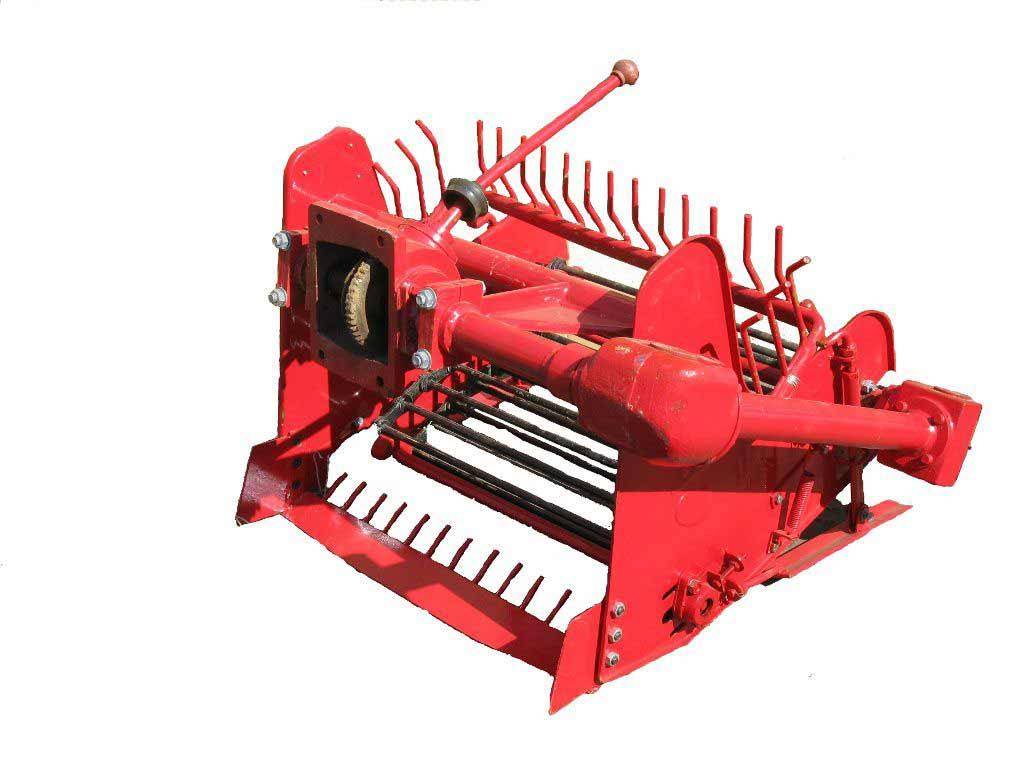

Картофелекопалка барабанного типа

Устройство максимально эффективно действует на больших участках, облегчая сбор урожая. Такие элементы конструкции, как колесная рама и лемех не отличаются от других видов копалок. Третья часть — это барабан из металлических прутьев, который вращается во время работы.

После того, как лемех взрезает почву, комья грунта вместе с картофелем помещаются в барабан. Во время вращения крупные комки разбиваются и высыпаются, а клубни передвигаются к торцу и падают на межу.

Вращение барабана обеспечивается по тому же принципу, что и в транспортерных моделях — за счет крутящего момента, передаваемого от вала мотоблока. Достоинство этого типа копалок — бережное отношение к урожаю. Картофелины не повреждаются в барабане, а грунт подрезается на достаточную глубину, чтобы уменьшить потери до минимума.

Смотрите видео, как работает копалка с гидроприводом:

Функционирование мотоблока

Простая технология

Картофелекопатели ленточные для трактора снабжены лопатой, которая может заходить в грунт на 25-30 см. Ножи достают плоды из земли и переносят их на ленту. Из-за действия вибрации с плодов, уходит земля, картошка получается чистой и красивой. С ленты плоды выкачиваются между рядами, где очень удобно их собирать руками. Такой метод сбора урожая происходит значительно быстрей. Огородникам не нужно прикладывать много силы, чтобы выкопать картошку и потом очищать ее руками.

Транспортерная машина имеет много положительных сторон:

  • ее часто применяют на больших полях и огородах;
  • беспрерывно работает, независимо какие погодные условия;
  • картошка сразу становится чистой, красивого внешнего вида;
  • применение трактора полностью подменяет человеческий труд при копке лопатой;
  • много сил и энергии не тратится во время сбора урожая.

Транспортерная машина обладает хорошей характеристикой. Ее цепка многофункциональная и подходит для любого типа мотоблока. Техника умеет многое, она не только может собрать картошку, но и лук и свёклу. Трактор станет незаменимым помощником каждому огороднику. Облегчит труд и ускорит саму процедуру сбора любых овощей.

Что лучше

Главное достоинство картофелекопалок любого типа — это эффективная помощь при уборке картофеля на значительных площадях. Поэтому покупать такое навесное оборудование к мотоблоку стоит только при наличии большого участка. Ну а выбор между вибрационно-грохотных и транспортерных устройств должен зависеть от условий эксплуатации. Не стоит забывать и о наличии соответствующего привода на мотоблоке.

Таким образом, вибрационные картофелекопалки наиболее эффективно проявят себя во время работы на небольших и средних площадях с легкими грунтами. На больших земельных участках практичнее будет использовать использовать навесное оборудование транспортерного типа.

Плюсы и минусы транспортерной картофелекопалки

На самом деле это улучшенный вариант вибрационно-грохотного навесного оборудования. Принцип действия транспортерных картофелекопалок заключается в заглублении лемеха ниже уровня залегания картофеля, который вместе с пластом земли подается на решетку транспортер, где клубни очищаются и «выбрасываются» на поверхность.

Среди достоинств такого типа прицепных устройств специалисты особо выделяют: производительность, практически идеальную очистку и сохранность картофеля, работу с любым типом грунта, надежность (подшипники вместо сайлент-блоков).

Недостатки у транспортерных картофелекопалок, к сожалению, также имеются;

  • цена;
  • эффективно работают только в паре с мощными и достаточно тяжелыми мотоблоками.

Какая лучше?

Если не хочется тратить деньги на покупку картофелекопалки заводского производства, можно сделать этот агрегат самостоятельно. Для небольших участков достаточно сделать простую веерную копалку. Если картофель ежегодно выращивается на больших площадях, не только для себя, но и на продажу, лучше выбрать грохотную либо транспортерную картофелекопалку.

Механические устройства для копки картофеля позволяют быстро собрать урожай и очистить его от земли. В то же время, при механизированной уборке всегда будут потери урожая, так как стальной лемех не извлекает клубни из разросшихся в стороны картофельных кустов. Картофелекопалки не выкапывают клубни, сидящие глубоко в грунте. Такое случается, если земля слишком рыхлая и плодородная.

Картофелекопалка барабанного типа

Картофелекопалки с барабаном хорошо показали себя при сборе урожая на больших площадях. Этот агрегат состоит из трех частей:

  • рамы с колесами;
  • ножа (лемеха);
  • вращающегося барабана, сделанного из стальных прутьев.

Нож крепится к раме на шарнирах. Он подрезает грунт, который вместе с клубнями поступает в барабан. При вращении барабана комки почвы разбиваются и земля через решетку просыпается вниз. Картофель перемещается к торцу барабана и выпадает на пашню.

Барабан через зубчатые передачи, цепи и редуктор соединен с валом трактора, откуда на него передается крутящий момент. Широкий нож глубоко подсекает грунт, что снижает потери урожая до минимума, а прохождение клубней по полости барабана не наносит им повреждений. Этот агрегат оправдывает затраты и время на его изготовление высокой производительностью.

Самостоятельное изготовление стрельчатой копалки

Самодельная картофелекопалка для мотоблока стрельчатого типа является простым видом навесного оборудования. В чём-то она похожа на культиватор. Чтобы её сконструировать, не нужно много материала и сложных инструментов. Операции по сборке просты и при минимальных навыках выполнимы любым хозяйственным дачником.

Необходимые материалы:

  • швеллер из стали;
  • соха — её можно вырезать из старой лопаты или пилы от циркулярки, но лучше взять качественную сталь толщиной не менее 5 мм;
  • уголки из металла на 40 и 63 см;
  • прутья из стали в количестве 8 штук — можно снять с отслуживших вил или сломанного садового инструмента, заменить арматурой.

Устройство в итоге должно получиться небольшого размера. Нужно сделать так, чтобы его было легко цеплять к мотоблоку «Нева». Подвижные части в стрельчатой копалке отсутствуют, поэтому ломаться нечему. Главное, чтобы сама конструкция выдержала и не треснула.

Порядок изготовления:

  1. Швеллер используется в качестве основания. На него монтируют прицепное устройство.
  2. На основание устанавливают соху.
  3. К сохе приваривают прутья, которые отделяют клубни от песка.

Недостатки устройства:

  • Небольшая ширина полосы — около 25 см, из-за этого примерно на 15−20% увеличиваются потери урожая.
  • Велик риск нанесения повреждений клубням от ножа.

Грохотная картофелекопалка

Этот агрегат для копки картофеля также называют вибрационной картофелекопалкой, копалкой-трясучкой. Грохотная картофелекопалка состоит из трех частей — ножа, движущейся решетки с механизмами, обеспечивающими ее вибрацию, и металлического каркаса (рамы).

Картофелекопалка изготавливается в течение нескольких часов, работа требует опыта и навыка работы с сельхозтехникой. Для изготовления агрегата понадобятся:

  • болгарка;
  • сварочный аппарат;
  • дрель, сверла по металлу;
  • металлический профиль со стороной квадрата 2,5 см;
  • стальной лист толщиной 3-5 мм;
  • проволока стальная диаметром 8 мм (или арматура не рифленая того же диаметра);
  • колеса;
  • болты, шарниры, рычаги, эксцентрик, мерная лента, расходные материалы.

Также понадобится линейка и карандаш для разметки. Порядок работы при изготовлении грохотной картофелекопалки:

  • отмеряют и нарезают металлический профиль для рамы (каркаса);
  • сваривают каркас;
  • в нижней части каркаса приваривают стойки для колес;
  • внутри каркаса приваривают держатели для шарниров, на которые будет подвешиваться грохот;
  • приваривают к каркасу кронштейны для установки редуктора и механизмов, которые будут создавать в агрегате возвратно-поступательные движения (вибрацию);
  • из металлических прутьев сваривают короб-просеиватель (грохот);
  • грохот на шарнирах подвешивают внутри каркаса;
  • на кронштейны крепят редуктор, другое оборудование для создания вибрации, соединяют их с грохотом. При работе вращение вала мотоблока передается через механизмы (рычаг и шатун) на грохот, колебания создают вращение эксцентрика;
  • из стального листа вырезается и изгибается до нужной формы нож картофелекопалки;
  • нож-лемех на шарнирах крепится к нижней части рамы и грохоту;
  • на агрегат надевают и закрепляют колеса.

Лемех-нож для гравитационной картофелекопалки делают разной формы. Он может быть согнутым и заостренным, выпуклым и вогнутым. Копка картофеля происходит следующим образом:

  • Лемех заглубляется в грунт и срезает его вместе с клубнями.
  • Нож постоянно колеблется в соответствии с колебаниями грохота, срезает грунт с картофелем и немного подкидывает клубни вверх, в грохот. Грохот совершает вибрационные, возвратно-поступательные движения в раме.
  • Очищенные клубни скатываются с решетки и падают на пашню за картофелекопалкой (или сбоку от полосы, в зависимости от конструкции агрегата).

Вибрационная картофелекопалка используется для уборки картофеля на больших площадях. Этот агрегат имеет ряд достоинств:

  • Захват полосы составляет 38-40 см.
  • Глубина проникновения ножа в почву — 20-25 см.
  • Потеря урожая составляет, в зависимости от сорта картофеля и сыпучести грунта, от 2 до 10%.
  • Вибрационная картофелекопалка имеет и ряд недостатков. Они обусловлены особенностями конструкции.
  • Вибрации грохота-просеивателя передаются на рычаги управления мотоблоком, что делает длительную работу утомительной.

При копке участок нужно полностью очищать от сорняков и картофельной ботвы. В противном случае трава и ботва будут набиваться под решетку грохота и в крепления колес.

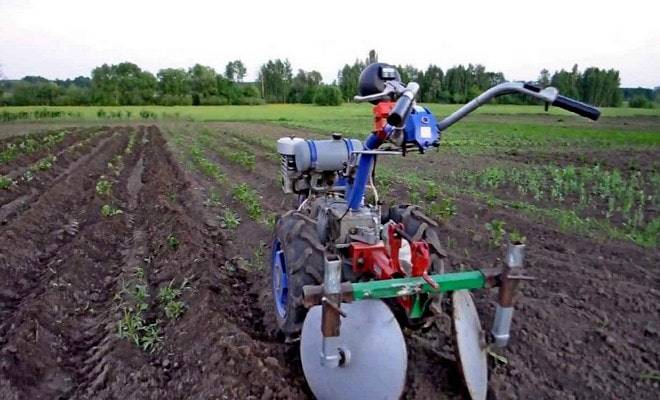

Как окучивать картошку мотоблоком

Окучивание картофеля — важный для развития клубней процесс. Если не приваливать землей кусты, то расти будут корни, а картофелины будут мелкими и деформированными. Под толщей земли плоды будут защищены от вредителей, к тому же в процессе параллельно происходит очищение земли от сорняков. Проведение такой работы требует немалых физических усилий, а если участок большой, то и временных затрат.

Обработка картофеля мотоблоком имеет ряд преимуществ перед ручным окучиванием. Правила обработки почвы механизированным способом при этом обязательны для соблюдения. Окучивать картошку мотоблоком надо после дождя, когда земля впитает влагу. Гребни сухой земли могут привести к пагубным последствиям, а из мокрой получатся вязкие комки.

Для работы понадобится листерный или дисковый самодельный окучник для картофеля. Если оборудовать окучник регулировочным механизмом, то можно будет подстраивать инструмент под ширину междурядий, меняя положение крыльев. Популярностью пользуются простые по конструкции дисковые окучники.

У навесного дискового устройства с узлом крепления к мотокультиватору может быть 1 пара дисков или несколько пар (количество зависит от мощности машины). Диски вогнутой формы — главный элемент конструкции, их изготавливают из листа стали толщиной 2 мм и скрепляют между собой под углом. Диски вращаются за счет скольжения во втулках.

Перед началом работы мотоблоком надо настроить угол наклона и глубину задела. Картофель окучивают на малой скорости, перемещая мотоблок и прицеп ряд за рядом. Первое окучивание опытные земледельцы рекомендуют проводить при появлении ростков. Картофель даст подземные побеги, и куст будет мощным, с крупными клубнями. Когда кусты вырастут до 30-40 см, окучивают картофель во второй раз. Если на участке почва тяжелая, плотная, то провести рыхление можно еще раз.

Веерная картофелекопалка

Самый простейший механизм. Эта картофелекопалка по сути своей просто лопата с загнутыми вовнутрь краями и приваренными к ней тонкими металлическими прутьями. Острый конец заглубляется в землю, приподнимает картофель, по ходу движения он попадает на решетку из металлических прутьев, земля через них осыпается, а чистый картофель укладывается на землю, где его потом вручную и собирают.

Плюсы

  • Простая конструкция, легкая в изготовлении,
  • Простая установка на мотоблок,
  • Можно устанавливать даже на мотоблоки с небольшой мощностью мотора (к примеру Нева МБ),
  • Высокая производительность,
  • Надежность,
  • Цена.

Минусы

  • Маленькая глубина выкапывания, до 15 см.,
  • Маленькая ширина обработки, до 20 см.,
  • Выкапывает не все, около 15% урожая картофеля и других корнеплодов остается под землей,
  • Повреждает картофель,
  • Работает только на легких грунтах,
  • Высокий расход топлива у мотоблока,
  • Картошку после выкопки нужно собирать руками.

Описание

Картофелекопалка для мотоблока является навесным оборудованием и предназначена для механизированного выкапывания клубней картофеля и овощных культур с последующим отсевом земли и выкладкой клубней на поверхность почвы для дальнейшего ручного сбора. Кроме этого механизм можно использовать для собирания лука, свеклы, чеснока. Модуль состоит из лемеха (ножа) и просевной решетки (грохота ). Возможно регулирование глубины выкапывания с помощью сцепки, мягкость воздействия на грунт и клубни регулируется с помощью оборотов двигателя мотоблока. Картофелекопалка предназначен для работы на легких и средних почвах при влажности не более 27%, засоренных камнями до 8-9 т/га, при твердости почвы до 20 кг/см2.

Совместимость с мотоблоками типа: НЕВА, Каскад, Фаворит и мотоблоками аналогичной конструкции.

Технические данные картофелекопалки:

нож (рыхлитель) — без привода;

просеивающий механизм — транспортер прутковый;

привод транспортера — от колес картофелекопалки;

число одновременно обрабатываемых рядов — 1;

наибольшая ширина захвата — 30 см;

наибольшая глубина обработки — 20см;

колея — 54 см;

рабочая скорость — 2 км/ч;

масса нетто / брутто, кг — 38,6 / 53,4;

габаритные размеры изделия (длина х ширина х высота), см — 97 х 63 х 62;

габаритные размеры упаковки (длина х ширина х высота), см -105 х 65 х 72

Устройство картофелекопалки

Картофелекопалка (рисунок 1) представляет собой конструкцию, состоящую из корпуса, транспортёра, ножа (рыхлителя), грунтозацепов, колёсной оси и валов транспортёра. В передней части корпуса находится стойка, с помощью которой кар- тофелекопалку присоединяют к мотоблокам различных моделей. На боковых стенках находятся отверстия для крепления и регулировки ножа, а также отверстия с подшип- никами скольжения для установки вала транспортёра и колёсной оси. Колёсная ось имеет отверстия для позиционирования и крепления грунтозацепов и зубчатое колесо для передачи крутящего момента через шестерню на вал транспортёра. На валу транспортёра находятся звёздочки, которые входят в зацепление с прутьями транс- портёра, тем самым приводя его в движение. Оптимальное натяжение транспортёра достигается с помощью натяжного устройства и ведомого вала, который установлен в пазах корпуса.

Барабанная картофелекопалка

Картофелекопалка, оснащенная барабаном, применяется при обработке полей с помощью мини-трактора. Барабан получил название «беличье колесо». Такая конструкция позволяет очищать клубни картофеля от грунта за счет вращения решетчатой конструкции. Но те, кто использовал, отмечают, что в барабане повреждается кожура картофеля.

Самодельные барабаны встречаются редко, так как их изготовление — непростое дело. Барабан через зубчатые передачи, цепи и редуктор соединен с валом отбора мощности с помощью сцепки прямым приводом. Нож прикреплен к раме на шарнирах.

Затем конструкция приваривается к дискам и закрепляется на 2 осях. Барабан закрепляют на согнутых дисках. Опытные мастера используют для конструкции обода колес от велосипеда. Вал на подшипниках вращается и приводит в движение сам барабан. Грунт, подрезанный ножом, вместе с клубнями поступает в барабан. Земля высыпается через ячейки решетки, а картофель перемещается к краю и выпадает на пашню.

Основные модели

Здесь рассмотрены основные модели на мотоблок Нева.

Модель картофелекопатель вибрационный

Технические характеристики:

  • вес – 36 кг;
  • габариты – 710×680×730 мм;
  • скорость – 2 км/ч;
  • производительность – 0,15-2 га/час;
  • глубина копки – 20 см;
  • ширина площади захвата – n/a.

Главное достоинство — выкапывает каждую картофелину, при этом скорость остаётся максимально высокой.

Модель КВМ-3

Эта модель является вибрационной модульной машиной грохотного типа. Крепится к шкиву и с левой, и с правой стороны.

Отличительная деталь — статический нож. Он закрепляется на основной раме. Соединение происходит через переходник, который создаёт вибрацию. За счёт мощной вибрации механизм глубже врезается в землю, лучше стряхивает комки земли с клубней.

Технические характеристики:

  • габариты – 900×670×560 мм;
  • вес – 34 кг;
  • производительность – 5-20 соток в час;
  • глубина копки – 20 см;
  • ширина площади обхвата – 39 см.

Достоинство модели — возможность проведения работ на очень тяжёлом, сложном грунте. Это возможно благодаря ножу.

Модель Полтавчанка

Полтавчанка — это вибрационная грохотная модель. Она универсальна и подходит для работы со всеми типами мотоблоков. В комплекте к насадке предусмотрен ремень и штиф. Крепить можно слева, справа и на заднюю сторону.

Картофелекопалка предназначена для работы с грунтом среднего типа тяжести и влажностью не больше 30%.

Технические характеристики:

  • габариты – 950×790×800 мм;
  • вес – 34 кг;
  • производительность – 25 га/час;
  • скорость – 2 км/ч;
  • глубина копки – 25 см;
  • ширина площади захвата – 40 см.

Достоинствами механизма являются: лёгкий вес и компактные размеры, что позволяет переносить картофелекопалку на руках.

Виды

Картофелекопалки используют на рыхлых и средне уплотненных грунтах. Агрегаты для копки картофеля различаются:

  • размерами;
  • особенностями конструкции;
  • шириной рабочей полосы;
  • требованиями к очистке поля от сорняков;
  • способами очистки клубней от земли.

Своими руками мастера делают картофелекопалки нескольких видов. Наиболее популярны веерные и грохотные агрегаты. Более опытные мастера делают транспортерные и барабанные копалки для картофеля.

Картофельные ряды на полях, обрабатываемые с помощью тракторов и мотоблоков, должны быть ровными. Между рядами оставляют достаточно места для движения колес сельскохозяйственных машин.

Основные виды картофелекопалок и особенности их устройства

Как работает картофелекопалка, знают в основном те, кто уже работал с ней. Принцип работы у нее несложный и практически одинаков для всех видов. Земля с помощью специального ножа захватывается и попадает в специальный стряхивающий механизм. В результате бо́льшая часть земли и мелкие камни отсеиваются, оставляя только клубни. Но некоторые особенности у различных видов картофелекопалок все же есть, и далее рассмотрим различные виды картофелекопалок более подробно.

Картофелекопалка универсальная (стрельчатая)


Эта картофелекопалка для мотоблока — самая простая, что влечет за собой соответствующие плюсы и минусы. Главный минус стрельчатых картофелекопалок — относительно низкая эффективность, они способны поднять на поверхность примерно 85 % урожая. Но плюсы у этого агрегата также имеются и для некоторых вполне могут перевесить любые недостатки. Основное преимущество — низкая цена (в сравнении с другими видами), что для наиболее маленьких хозяйств является основным критерием. Также для подключения подобной картофелекопалки не нужен вал отбора мощности, следовательно, его можно подключать к старым моделям мотоблоков, без ВОМа.

Самый простой вариант сборки напоминает лопату без черенка, с приваренными прутьями. В таких устройствах отсутствуют сложные детали, а потери урожая для такого метода сбора минимальные.

Вибрационные копалки (грохотного типа)

По сравнению с универсальными, картофелекопалка грохотного типа намного эффективнее. Усовершенствованная конструкция позволяет извлекать из грунта до 98 % клубней и повышает производительность. Состоит такая копалка из вибрационного ствола, лемеха и привода. Механизм работы вибрационной копалки следующий: верхние слои почвы вместе с картофелем подхватываются и перемещаются на вибрационный стол. Далее под действием вибрации земля отслаивается и уходит через щели, а сам картофель выпадает с другой стороны устройства.

Транспортерные картофелекопалки


Этот вид картофелекопалки довольно схож с предыдущим видом, но отличия все же имеются. Транспортерная картофелекопалка к мотоблоку оснащена специальной лентой вместо вибрационного стола. Проезжая по транспортерной ленте, картофель довольно эффективно очищается от грунта. Главным недостатком этого вида, как и предыдущего, является цена, которая значительно выше, чем у простых картофелекопалок.

Про Serjadmin

Проверьте также

Чем хороша тыква «спагетти» и почему этот сорт не оставит вас равнодушными

Описание и отличительные черты сорта Эта культура известна как Тыква-сквош, Макаронная тыква и Тыква-спагетти. Необычный …

Описание 20 лучших сортов крупноплодной тыквы, правила выращивания и ухода

Полезные рекомендации Даже при хорошем уходе и содержании не у каждого садовода получается вырастить эту …

Сорта тыквы для открытого грунта с описанием и фотографиями видов

Особенности выращивания тыквы в Подмосковье Почва для культивирования этого красочного овоща должна быть плодородной, нежелательно …
