Как сделать окучник для мотоблока самостоятельно

Инструкция по окучиванию картофеля

В течение всего сезона требуется произвести три окучивания. Процесс этот заключается в подсыпании почвы к стеблям картофеля. Делается это для дополнительного обеспечения корнеплодов кислородом, а заодно и для устранения сорняков. Кроме того, окучивание предотвращает замерзание клубней при сильном понижении температуры воздуха и ускоряет их рост.

Первое окучивание проводится при достижении растениями высоты 15 сантиметров (в средней полосе это примерно в середине мая). Высота подсыпаемого слоя почвы не должна превышать 10 сантиметров, иначе развитие клубней будет затруднено.

Повторное окучивание производят по достижении растениями высоты 20-25 см, то есть примерно через полторы-две недели после первого окучивания.

Третий раз эти работы проводятся еще через полторы-две недели, но высота подсыпаемой почвы должна быть как можно больше. Отметим, что некоторые владельцы приусадебных участков третье окучивание не производят, тем не менее, делать его нужно. Для того чтобы детальнее ознакомиться с окучиванием картофеля мотоблоком, посмотрите видео.

Ручной плужковый окучник: инструкция и чертежи

Здесь понадобится набор материалов.Следует подготовить:

• трубы диаметром 32 и толщиной 2,5 (L 1000 миллиметров и 700 миллиметров);
• стальную трубу диаметром 45, 6,5 (L 1000 миллиметров);
• трубы диаметром 21, 2,5 (L 1000 миллиметров и 1700 миллиметров);
• железо листовое толщиной 3 миллиметра, электроды, болты и гайки, талреп.

Далее необходимо изготовить стойку:

• согнуть стальную трубу диаметром 45 и в длину 1000 миллиметров вдвое, при этом делая угол в 30 градусов;
• на одной из сторон высверлить 5 сквозных отверстий диаметром 12 и с промежутком 50 миллиметров;
• на второй стороне необходимо сварить 2 кронштейна для рукояти и талрепа.

После стойки нужно заняться изготовлением самого плуга:

• совершить разметку по чертежу;
• вырезать;
• заняться заточкой ножей;
• приварить два отвала и сварить все со стойкой.

Далее очередь подходит к задней рукояти:

• согнуть стальную деталь диаметром 32 и в длину 1000 миллиметров с обоих боков в перпендикуляр, соблюдая расстояние от края в 150 миллиметров;
• необходимо высверлить 5 сквозных отверстий диаметром 12 с расстоянием 50 миллиметров друг от друга в трубе диаметров 32 и длиной 700 миллиметров;
• затем это все сварить.

Полностью на самотяге

Если вы только планируете покупку мотоблока, а окучивать картошку надо, вам подойдет ручной плужный окучник с возможностью переделки на механическую тягу. При этом гибкая веревочная лямка заменяется жестким грабельником, а плужковый лемех с размахом крыльев до 25 см (больше не потянете) на листерный или чизельный.

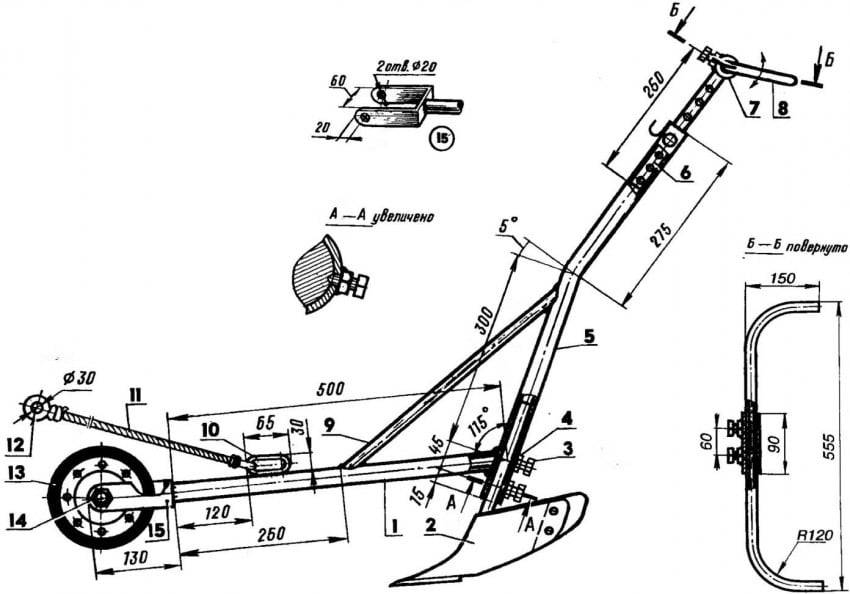

Чертежи ручного окучника такого типа приведены слева на рис. Это, собственно, «полуручной» агрегат: он без переделки пригоден для тяги от агролебедки. Если ее мощность достаточна, можно сразу ставить лемех пошире. Колесо при переделке под мотоблок можно оставить, но тогда работать надо будет вдвоем: один ведет тяговый агрегат; второй – окучник. Так, кстати, и удобнее: работа быстрее спорится, а результат ее получается лучше.

Чертежи ручных плужных окучников.

Если же на ваших 4-12 сотках окупаемости мотоблока не предвидится, то можно сделать (или приобрести) полностью ручной окучник, см. справа на рис. Его особенность – оперативная регулировка талрепом 1 одновременно величины отвала и тягового усилия сообразно свойствам грунта. Базовые размеры такие же, как пред. случае. Излом водила также одинаков, 5 градусов. Излом грабельника ок. 80 градусов, а излом передних рукоятей подбирается по росту и телосложению источника тяги.

Инструкция

Начать хотелось бы с рассмотрения процесса изготовления дискового окучника, потому что данный тип устройства является наиболее востребованным на сегодняшний день.

Устанавливая разные по диаметру размеры дисков, можно производить окучивание кустов картофеля различной длины.

Дисковый окучник

Многие задаются вопросом – как сделать окучник для мотоблока своими руками? В домашних условиях это вполне реально, если следовать определенным рекомендациям. Итак, опишем процесс изготовления поэтапно (для примера возьмем дисковый окучник для мотоблока Нева):

• Для изготовления нам понадобятся резаки от старой сеялки, либо листы металла толщиной 2 мм. Крепятся они при помощи подшипников с сальниками.
• Поставить их нужно под углом друг к другу. Расстояние между нижними частями дисков должно соответствовать ширине колеи мотоблока. Соединяются они сварочным методом, либо при помощи обычных болтов.
• Здесь нужно выполнять строгую рекомендацию – диски должны быть симметричны друг к другу. В противном случае, мотоблок с окучником будет заносить в сторону, что существенно усложнит весь процесс работы.
• Кроме самих дисков, в конструкцию окучника входят винтовые талрепы, поводок Т-образного типа и стойки. Талрепы, в данном случае, выполняют регулировочную функцию поворота дисков вдоль вертикальной оси.
• Окучник для мотоблока своими руками, чертежи и фото которого вы видите внизу, должен быть сделан в строгом соответствии с размерами. Импровизация конечно быть, но при первом опыте сборки лучше всего воспользоваться чужими наработками.
• В зависимости от возможностей, можно сделать фиксированную и регулировочную ширину захвата. Второй метод более удобный, ведь можно менять междисковое расстояние путем простой перестановки стоек.
• Для агрегации окучника с мотоблоком нужно воспользоваться кронштейном сцепки, на котором отсутствует грядиль. Поводок окучника крепится к сцепке при помощи стопора, соединяясь болтами и шайбами. Сам стопор вставляется внутрь квадратной трубы, после чего затягивается.

Таким же способ изготавливается и дисковый окучник для мотоблока Салют, ведь сама конструкция и способ соединения с мотоблоком полностью идентичны с Невой.

Активный окучник

Для изготовления такого окучника нам понадобится ровно такой же перечень материалов и инструментов, которые мы использовали при изготовлении дискового окучника:

• сварочный аппарат;
• листовое железо;
• болгарка;
• крепежные соединения.

Используя подобный инструментарий, можно изготовить активный окучник для мотоблока МТЗ, Пахарь, Чемпион, Карвер, Хускварна, Лифан. Принцип изготовления во многом схож с дисковым вариантом:

• Оси также нужно подогнать под параметры мотоблока, а сами детали привариваются при помощи сварочного аппарата.
• Как уже сообщалось ранее, такой вид окучника предъявляет определенные требования к мотоблоку. У него должно быть две передние передачи, а также ВОМ – вал отбора мощности. Многие продавцы мотоблоков, говоря о том, ч то у мотоблока две передачи, подразумевают одну заднюю и одну переднюю.
• Так что при покупке нужно уточнять этот момент.
• Целесообразным будет изготовление нескольких втулок с кронштейнами, а также дополнительных лопастей из металла.

Двухрядный окучник

Окучник двухрядный представляет собой тот же листерный вид окучника, но в двойном объеме. Рассмотрим весь процесс работы поэтапно:

• Для работы нам понадобится лист металла толщиной порядка 3 мм. Из данного материала необходимо сварить основание окучника.
• В качестве кронштейна можно использовать полосу из стали 4 мм. Полевая доска изготавливается из листа стали толщиной 5 мм.
• Стойка окучника берет на себя основную нагрузку при работе. Поэтому, нужно позаботиться о том, чтобы она была наиболее устойчивой и надежной, в сравнении с остальными деталями окучника.
• Крылья окучника можно изготавливать из листа стали толщиной 2 мм. Их нужно немного изогнуть, используя трубу нужного диаметра.

В принципе, на этом и заканчивается процесс изготовления двухрядного окучника. Можно еще сделать регулируемую систему крыльев окучника, которые крепятся к основанию по шарнирной технологии. В хвосте конструкции предусмотрены штанги, регулирующие угол наклона крыльев.

В остальном же принцип изготовления полностью идентичный, что и у фиксированного листерного варианта.

Необходимые материалы и инструменты

Для изготовления подобной самоделки необходимы следующие материалы:

• холоднокатаная листовая сталь толщиной 2,5 мм;
• стальной уголок 20×20×3 мм;
• рыхлительная стрельчатая лапа от культиватора либо диск от картофелекопалки, дисковой бороны;
• стальная заготовка для стойки толщиной 10 мм и шириной 20-30 мм;
• труба (круглая или профильная);
• колесо от раскладного велосипеда, садовой тачки;
• 4 подшипника.

Из инструментов в процессе изготовления самодельного окучника понадобится:

• сварочный аппарат;
• болгарка;
• дрель;
• компрессор с пистолетом-краскопультом;
• наждак;
• тиски.

Из расходных материалов понадобятся отрезные диски по металлу, электроды, грунтовка и масляная краска, наждачная бумага, зачистная насадка на дрель, растворитель.

Советы по эксплуатации

Даже если этапы изготовления окучника были соблюдены и все выполнено правильно, важно научиться им пользоваться, грамотно настроить и заточить детали. После сборки агрегат тестируют на участке

Качество работы будет зависеть от состояния почвы, климата и погоды в день пахоты.

Регулируют механизм следующим образом:

1. Проходятся насадкой по грунту, устанавливают угол наклона элементов и глубину погружения. Она не должна превышать общую длину изделия.
2. Аппарат не должен разбрасывать землю по сторонам, ухудшать вид борозды.

Запрещено применять оборудование, если поблизости находятся животные и дети. Нельзя пользоваться машинкой в неисправном состоянии, оставлять ее без присмотра.

Инструкция по посадке картофеля

Прежде чем приступать к посадке, необходимо подготовить грунт. Участок должен быть вспахан при помощи плуга или фрезы и затем боронован тем же мотоблоком или вручную при помощи грабель. Впрочем, если глубина вспашки достигает 20 см, то бороновать не обязательно.

Следующим этапом подготовки является разметка рядов: их ширина должна быть около 60-65 см и определяется сортом картофеля. Далее готовятся лунки для закладки посадочного материала, и можно приступать к посадке.

Сажать картофель можно при помощи двух навесных устройств — картофелесажалки и окучника. Принципы их работы очень отличаются, однако, независимо от того, какое оборудование используется, необходимо помнить, что расстояние между клубнями должно быть минимум 20-30 см, а заглубление — на 10-15 см.

Если посадка производится при помощи регулируемого окучника, перед посадкой сдвиньте отвалы, таким образом, максимально расширив захват. Колея должна быть по ширине не меньше 60 см. Нарезаются борозды, затем в лунки раскладывается посадочный материал. Завершив этот этап, на мотоблок нужно установить колеса, но оставить прежнюю ширину колеи. Обратным проходом засыпают клубни землей.

Если земельный участок достаточно велик, продуктивнее использовать для посадки картошки картофелесажалку. Это устройство включает в себя бороздодел, транспортер, распределитель посадочного материала и дисковый окучник. Благодаря этому для посадки достаточно одного прохода — агрегат готовит лунки, через заданные расстояния укладывает клубни в грунт и сразу засыпает их.

Самостоятельное изготовление окучника

Своими руками сделать окучник помогут инструкции, а также понятные эскизы деталей с нужными размерами. Они представляют собой довольно простые конструкции. Любые тонкости и особенности всегда можно разглядеть на фото или видео процесса изготовления. Это позволит правильно и быстро установить все компоненты, чтобы впоследствии не переделывать работу.

Необходимые инструменты и материалы

Для работы следует подготовить целый ряд инструментов: слесарный (тиски, молоток, зубило, гаечные ключи), электрический (болгарка, электродрель с комплектом сверл, сварочный аппарат), разметочный (рулетка, штангенциркуль). Также надо запастись расходными материалами: абразивными кругами, сварочными электродами. Разметку наносят мелом, карандашом или фломастером. Удобно использовать для этих целей корректор текста в виде шариковой авторучки. Его легко наносить, за счёт образования тонкой линии точность раскроя увеличивается.

Если необходимый минимум рабочего инструмента есть практически у каждого умельца (или его можно попросить у знакомых), то с нужными материалами ситуация сложнее. В зависимости от принятой конструкции, потребуется различный сортамент метала и его количество. Не всегда у мастера под рукой есть такой ассортимент. Его придётся покупать. Однако в магазине или на складе могут отказать в продаже столь малого количества. В этом случае нужно искать альтернативные источники на производстве, в ремонтных мастерских или пунктах приёма металлолома. Для изготовления потребуются:

• лист толщиной не менее 3 мм;
• полоса 40 х 4, 50 х 5 мм;
• труба профильная 15 х 15, 30 х 15 мм;
• крепёжные детали (болты, шайбы, гайки).

Подготовительные мероприятия

Первоначально следует подготовить чертежи всех деталей и перенести их на плотную бумагу в масштабе 1 : 1. Затем вырезают картонные лекала, размещают их на поверхности металла так, чтобы оставалось как можно меньше обрезков. Болгаркой делают заготовки. Для этого абразивным кругом очерчивают контур на глубину до одного миллиметра, а затем выполняют полноценный раскрой. Гнут детали в тисках или подходящих оправках. Размечают отверстия при помощи штангенциркуля и сверлят ручной электродрелью или на станке.

К сведению! Для облегчения гибки детали предварительно нагревают паяльной лампой, газовой горелкой или в печи.

Изготовление окучника листерного типа

Основная деталь почвообрабатывающего инструмента такого типа – лемех. Это плуг окучника для мотоблока, который врезается в землю. Построение конструкции необходимо начинать именно с него. Для повышения прочности лемех желательно закалить. Однако это накладывает ограничение на перечень материалов для его изготовления. Следует использовать углеродистые низколегированные стали. Они хорошо поддаются закалке и обработке резанием. Крепится лемех к передней части при помощи болтового или сварного соединения. В последнем случае закалку проводят после сборки.

Переднюю часть изготавливают из стального листа толщиной 3 мм. Сгибают его в двух плоскостях. Для придания детали плавных изгибов и переходов её предварительно нагревают до 900 °C. Нижняя часть должна сопрягаться с лемехом без зазоров или перекосов. Для подгонки деталей их подгибают или подрезают. С двух сторон сопрягают переднюю часть с отвалами. При этом контролируют плавность форм и переходов. Подошву делают из стальной полосы шириной 5 см, толщиной 5 мм. Кронштейн вырезают из профильной трубы сечением 30 х 15 мм.

Дискового окучника

Своими руками навесное оборудование для мотоблока можно изготовить из старого газового баллона. При этом вырезают верхнюю часть и дно. Края заготовок обрабатывают болгаркой или заточным станком. В центре сверлят отверстие для крепления к стойке. Последнюю изготавливают из стальной трубы диаметром 26 мм. Траверсу, на которой крепятся стойки, делают из металлического профиля сечением 40 х 40 х 3 мм. Сцепку с мотоблоком самодельного дискового окучника варят из толстостенного стального проката.

Сборка

Собирают все детали в единое целое на ровной поверхности. Для предотвращения смещения применяют зажимы или струбцины. Болтовые соединения предварительно скручивают. Места сварных соединений зачищают от ржавчины, окалины или старой краски. Постепенно соединяют элементы и фиксируют их точечными прихватками. Когда конструкция станет жесткой, проверяют её соответствие чертежу, а также плавность перемещения подвижных деталей. После этого выполняют окончательную сварку.

Как сделать своими руками?

Любое оборудование проще изготовить, если есть соответствующий чертеж с заданными размерами. Алгоритм изготовления инструмента требуется сначала:

• нарисовать чертежи на бумаге;
• сделать шаблон в полном размере, по которому потом будут выкраиваться стальные детали;
• выгнуть заготовки дисков по уровню, пока не будет достигнуто параллельных линий радиуса;
• организовать сварочные работы, аппаратом с соответствующей мощностью для используемого металла;
• сварочные края зачистить наждаком;
• стойки и талрепы скрепить болтами;
• элементы конструкции сварить;
• расположение дисков отрегулировать.

Необходимая толщина стали для дисков – 2-3 мм. Расстояние между элементами может варьироваться от 35 до 70 см. Стойки и кронштейны выполняются из обычных водопроводных труб диаметром до 20 мм, толщиной стали около 2 мм.

Необходимые материалы и инструменты

В качестве дисков допускается использовать обычные крышки от кухонной посуды диаметром от 40 до 60 см. Эти параметры выбираются экспериментальным путем и связаны с силовой тягой мотоблока. Слишком тяжелое устройство агрегат может просто не потянуть. Элементы соединителей заменит полая труба диаметром не менее дюйма, с метровой величиной.

Назначение тяговой силы выполнит полая труба сечением 3⁄4 дюйма. Для поводка нужно выбрать стальные изделия Т-образного вида. Для сцепления дисковых элементов пригодятся регулируемые переходники. Роль крепежных элементов будут играть болты. Элементы скрепляются сварными швами, выгибаются турбогибом или при помощи газовой лампы. Если конструкция изготавливается для мотоблока, следует предусмотреть кронштейн. Ручному инструменту нужны удобные ручки.

Изготовление

Сделать окучник для популярных мотоблоков «Угра», «Беларус 09Н-02», «Мотор Сич» можно по одинаковому принципу. Основные оси, на которые навешиваются диски, подгоняются под параметры мотоблока. Детали соединяются между собой сваркой. Главным условием для дисков является симметричное расположение. Оба элемента монтируются под углом, а лучшим вариантом соединения будет регулируемое при помощи переходника. Элементы держателей сгибаются при помощи турбогиба, а затем присоединяются к оси сваркой. Надежность креплений нужно проверить, а края сварки зачистить.

Элементы присоединяются к оси буквой Т. Собранная конструкция устанавливается к мотоблоку при помощи кронштейна. Стопор можно вставить внутрь профильной трубы и плотно прижать. Доработка окучника производится перед посадкой картофеля. Это позволить своевременно устранить недочеты и не испортить урожай.

В процессе работы вы сможете выставить оптимальную скорость, которая будет соответствовать мощности вашего мотоблока. Механизмы, сделанные своими руками, позволяют не только сэкономить на навесном оборудовании для мотоблока, но и облегчить ручной труд. Даже если агрегата с силовым устройством в хозяйстве нет. Самодельный ручной дисковый окучник окажется неплохим помощником, к тому же сэкономит средства на покупке оборудования.

Сборка

Основные элементы ручного дискового окучника остаются теми же. Сборка изделия проще, так как два диска окучивателя соединяются между собой обычной втулкой или сваркой через трубу, которая будет играть роль перемычки. Ручные модели не предполагают регулирования угла соединения, поэтому работа с ними возможна по междурядьям со стандартным расстоянием. Свободному вращению дисков вокруг оси будут способствовать ступицы. За счет вращения инструмент будет легко входить даже в тяжелый плотный грунт.

Элементы с дисками соединяются с балкой, для соединения которой пригодится сварочный аппарат. В качестве соединителей можно выбрать анкерные болты. Такие крепежи позволяют легко разобрать садовый инструмент.

Для управления аппаратом пригодится ручка. В качестве которой можно выбрать руль от старого велосипеда или другой подобный инвентарь. Она закрепляется на балке и выравнивается по росту человека, который будет управлять окучником.

Кстати, на ручной окучиватель можно приспособить и колеса от старого велосипеда. Если их прикрепить к раме впереди, это значительно снизит нагрузку на оператора. Некоторые умельцы применяют в сборке и велосипедную раму, устанавливая вместо педалей диски окучника. В конструкции остается руль и одно колесо.
