Окучник для мотоблока своими руками: чертежи и тонкости их создания

Дисковый окучник для мотоблока

Своими руками для мотоблока Нева изготовить дисковое устройство можно. Для этого подойдут подручные материалы, что снизит себестоимость готового изделия. Подготавливают лист стали. Достаточно толщины в 2 мм. Вырезают круглые диски – 2 штуки. Необходимо заточить каждый край, чтобы предотвратить сопротивление грунту при работе.

Тщательно соблюдают все этапы:

1. Элементы изгибают молотком. Одна сторона будет вогнутая, другая выпуклая. Так лопасти смогут больше загребать почву и выполнять присыпку растений.
2. Крепежными болтами, сварки соединяют стойку, талреп, Т-образный поводок.
3. Для скрепления колес применяют переходники.
4. Между лопастями должно быть расстояние равное ширине междурядий на грядке.

На заметку! При помощи талрепа обеспечивают угол поворота в вертикальной плоскости.

Всю конструкция за счет поводка устанавливают на кронштейн мотоблока, закрепляя болтами, стопорными элементами. Оборудование для вспашки готово.

Дисковый окучник

По сравнению с листерным вариантом, эта модель является более удачной. Считается, что он пригоден только для обработки грядок картофеля, однако он может пригодиться при окучивании любых насаждений. Использование дискового мотоблока намного проще. Диски уменьшают нагрузку на сам механизм, что продлевает срок службы устройства.

При создании ручного окучивателя своими руками есть возможность отрегулировать конструкцию так, чтобы при обработке рабочие элементы раздвигались на необходимую ширину. Одинаковые углы наклона дисков обеспечивают достаточную балансировку. По внешнему виду он напоминает раму, фиксирующуюся на колесах с подвешенными дисками. Во время движения по участку диски захватывают почву и пересыпают на место, где располагаются грядки картофеля или другой культуры. Окучиватель отлично измельчает и рыхлит грунт, поэтому его можно использовать круглогодично.

По принципу работы окучника, модели подразделяют на:

• однорядные – нерегулируемые конструкции, выполняющие одну операцию, состоят из 1 пластины;
• двухрядные – обработку ряда можно проводить одновременно с обоих сторон, приспособление позволяет выбрать оптимальный угол и ширину борозд путем регулирования подвижных пластин.

Принцип действия

Ключевой частью ручного окучника является культиватор либо плуг. Именно он будет делать то, что вручную делают тяпкой или мотыгой – вспахивать грунт. Этот плуг при помощи своего острого конца («носа»), незначительно зарывается в почву и распределяет её по бокам от себя, засыпая землёй картофельные ряды.

Если в качестве окучника выступает самодельная модель из велосипеда, то культиватор будет закреплён на его раме. Немного изменив структуру агрегата, хватаясь за руль, можно управлять устройством, направляя его в нужную сторону. Само же движение окучника осуществляется за счёт одного-единственного колеса в передней части рамы.

Более кратко можно изложить суть работы ручного окучника следующим алгоритмом:

• культиватор врезается в землю;
• управляющий аппаратом при помощи руля направляет окучник в нужную сторону и двигает его вперёд;
• движение осуществляется за счёт имеющегося колеса.

Разнообразие выбора

Облегчить посадку и уход за картофелем поможет мотоблок или культиватор. В работе на огороде или саду они считаются незаменимыми помощниками. Неотъемлемой частью мотоблока является плуг. Он может быть оборотным и дисковым. Дополнительным приспособлением к технике является окучник, который может быть нескольких видов. https://www.youtube.com/watch?v=IwXYxv73vvc

Сразу определить, какой окучник лучше, не получится. На выбор окучивателей влияет много факторов, среди которых особенности почвы, размер земельного участка, не последнюю роль играет финансовая часть вопроса. Поэтому, чтобы сделать правильный выбор, нужно познакомиться с описанием самых распространенных окучников для мотоблока:

• Окучники, которые не предполагают самостоятельной регулировки ширины между металлическими крыльями. Борозда для всех культур будет одинакового расстояния, что не очень удобно. Подобные виды конструкций удобно использовать для мотокультиватора весом, не больше 30 кг. Помимо этого стойки устройства тонкие и не подходят для возделывания твердой почвы.
• Оборудование, предполагающее изменение ширины между крыльями, поэтому расстояние между бороздами можно сделать различным. Можно также использовать одновременно два агрегата на одной навеске. Рекомендовано устанавливать на мотоблоке весом больше 30 кг.
• Самый популярный вид – это однорядный окучник. Устройство предназначено для работы с легким грунтом, предварительно обработанным культиватором. Если используется однорядный плуг, то грунтозацепы устанавливаются недалеко друг от друга. Это необходимо потому, что окучка проводится по одному междурядью. Существует более современный двухрядный окучник для мотоблока.
• Еще одним приспособлением для окучивания овощной культуры является голландский окучник. Он позволяет регулировать крылья не только по горизонтали, но и по вертикали.
• Удобен в пользовании активный окучник (роторный) пропеллерного варианта. У него совершенно иной принцип работы. Роторный окучник вместо колес имеет роторы с параллельными зубьями. Устройство можно установить на мотоблок и культиватор с двумя передними передачами. Пропеллерами, установленными на перекладине удобно измельчать и рыхлить почву, удалять сорняки с корнями и окучивать растения.
• Самым лучшим, судя по отзывам владельцев мотоблоков с дополнительным устройством, считается дисковый окучник на мотоблок. Он состоит из поводка Т-образной формы, винтовых регуляторов, двух стоек и двух дисков. Рабочие элементы выглядят не в виде крыльев, а в виде дисков. Можно менять не только ширину, но и угол наклона. В результате получаются гребни на обрабатываемом участке нужной высоты и ширины.

Описание сорта картофеля Журавинка, выращивание и урожайностьЧитать

Прежде чем приступать к работе на своем земельном участке, необходимо узнать о настройках выбранного навесного приспособления. Неправильное использование или установление оборудования может привести к потере урожая и другим неблагоприятным результатам.

Подготовительным этапом является возделывание нужного участка, почву лучше взрыхлить. В это же время можно внести органические или минеральные удобрения. Чем рыхлее будет почва, тем легче будет сделать борозды.

Перед тем как посадить картофель мотоблоком, нужно установить отметки на расстоянии около 65 см. Затем мотоблоком с окучником делают борозды и раскладывают посадочный материал. После этого меняют колеса на прорезиненные, а крылья окучника для картофеля к мотоблоку ставят на максимальную ширину. Мотоблок устанавливают в междурядье и ведут плуг вдоль борозды, заваливая посаженый картофель.

Инструкция

Начать хотелось бы с рассмотрения процесса изготовления дискового окучника, потому что данный тип устройства является наиболее востребованным на сегодняшний день.

Устанавливая разные по диаметру размеры дисков, можно производить окучивание кустов картофеля различной длины.

Дисковый окучник

Многие задаются вопросом – как сделать окучник для мотоблока своими руками? В домашних условиях это вполне реально, если следовать определенным рекомендациям. Итак, опишем процесс изготовления поэтапно (для примера возьмем дисковый окучник для мотоблока Нева):

• Для изготовления нам понадобятся резаки от старой сеялки, либо листы металла толщиной 2 мм. Крепятся они при помощи подшипников с сальниками.
• Поставить их нужно под углом друг к другу. Расстояние между нижними частями дисков должно соответствовать ширине колеи мотоблока. Соединяются они сварочным методом, либо при помощи обычных болтов.
• Здесь нужно выполнять строгую рекомендацию – диски должны быть симметричны друг к другу. В противном случае, мотоблок с окучником будет заносить в сторону, что существенно усложнит весь процесс работы.
• Кроме самих дисков, в конструкцию окучника входят винтовые талрепы, поводок Т-образного типа и стойки. Талрепы, в данном случае, выполняют регулировочную функцию поворота дисков вдоль вертикальной оси.
• Окучник для мотоблока своими руками, чертежи и фото которого вы видите внизу, должен быть сделан в строгом соответствии с размерами. Импровизация конечно быть, но при первом опыте сборки лучше всего воспользоваться чужими наработками.
• В зависимости от возможностей, можно сделать фиксированную и регулировочную ширину захвата. Второй метод более удобный, ведь можно менять междисковое расстояние путем простой перестановки стоек.
• Для агрегации окучника с мотоблоком нужно воспользоваться кронштейном сцепки, на котором отсутствует грядиль. Поводок окучника крепится к сцепке при помощи стопора, соединяясь болтами и шайбами. Сам стопор вставляется внутрь квадратной трубы, после чего затягивается.

Таким же способ изготавливается и дисковый окучник для мотоблока Салют, ведь сама конструкция и способ соединения с мотоблоком полностью идентичны с Невой.

Активный окучник

Для изготовления такого окучника нам понадобится ровно такой же перечень материалов и инструментов, которые мы использовали при изготовлении дискового окучника:

• сварочный аппарат;
• листовое железо;
• болгарка;
• крепежные соединения.

Используя подобный инструментарий, можно изготовить активный окучник для мотоблока МТЗ, Пахарь, Чемпион, Карвер, Хускварна, Лифан. Принцип изготовления во многом схож с дисковым вариантом:

• Оси также нужно подогнать под параметры мотоблока, а сами детали привариваются при помощи сварочного аппарата.
• Как уже сообщалось ранее, такой вид окучника предъявляет определенные требования к мотоблоку. У него должно быть две передние передачи, а также ВОМ – вал отбора мощности. Многие продавцы мотоблоков, говоря о том, ч то у мотоблока две передачи, подразумевают одну заднюю и одну переднюю.
• Так что при покупке нужно уточнять этот момент.
• Целесообразным будет изготовление нескольких втулок с кронштейнами, а также дополнительных лопастей из металла.

Двухрядный окучник

Окучник двухрядный представляет собой тот же листерный вид окучника, но в двойном объеме. Рассмотрим весь процесс работы поэтапно:

• Для работы нам понадобится лист металла толщиной порядка 3 мм. Из данного материала необходимо сварить основание окучника.
• В качестве кронштейна можно использовать полосу из стали 4 мм. Полевая доска изготавливается из листа стали толщиной 5 мм.
• Стойка окучника берет на себя основную нагрузку при работе. Поэтому, нужно позаботиться о том, чтобы она была наиболее устойчивой и надежной, в сравнении с остальными деталями окучника.
• Крылья окучника можно изготавливать из листа стали толщиной 2 мм. Их нужно немного изогнуть, используя трубу нужного диаметра.

В принципе, на этом и заканчивается процесс изготовления двухрядного окучника. Можно еще сделать регулируемую систему крыльев окучника, которые крепятся к основанию по шарнирной технологии. В хвосте конструкции предусмотрены штанги, регулирующие угол наклона крыльев.

В остальном же принцип изготовления полностью идентичный, что и у фиксированного листерного варианта.

https://youtube.com/watch?v=fSGR4FlZuFY

Мастер-класс: окучиватель для картошки

В магазинах вы найдете окучиватели, которые предназначены для сельхозтехники. Ручные модели придется сделать самостоятельно, если вы хотите облегчить выращивание овощей на даче. Окучиватели разделяют на два типа:

• плуговой;
• дисковый.

Плуговой исполнен в виде маленького плуга с длинными ручками, а дисковый – в виде двух дисков, суженных книзу, также с двумя длинными рукоятями. Конструкция такого окучивателя толкается вперед, а диски или плужок выворачивает пласт земли. С данными приспособлениями лучше работать вдвоем. Опытные огородники советуют пользоваться дисковым окучивателем, т.к. он формирует более качественные и аккуратные валки земли.

Советы по эксплуатации оборудования

После самостоятельной сборки оборудования необходимо провести пробную работу с ним на участке. Качественная работа его зависит от многих факторов: состояния почвы, погодных условий, правильной настройки и заточки рабочих элементов и многих других показателей.

Все настройки изготовленного самостоятельно приспособления проводятся опытным путём. Для этого желательно сначала пройтись по обычному участку почвы и отрегулировать оптимальное значение углов и глубины вхождения в грунт рабочих поверхностей окучника.

А также не менее важным является определение оптимальной скорости работы агрегата. Правильно выбранный темп работы положительно сказывается на качестве окучивания, ведь на высокой скорости приспособление будет в основном разбрасывать грунт в разные стороны, при этом ухудшая процесс образования борозд.

В нашей стране картофель считается «вторым хлебом», поэтому с началом нового весеннего сезона многие дачники стремятся посадить у себя на участке этот полезный продукт. Однако процесс получения хорошего урожая зависит во многом не только от посадки, но и от дальнейшего ухода (прополка, окучивание) за этим корнеплодом.

Обслуживание картошки вручную считается трудоёмкой и долгой работой. Поэтому применение мотоблока со специальным оборудованием навесного типа приобретает всё большую популярность среди огородников.

Изготовить навесное оборудование, нисколько не уступающее промышленным аналогам, можно самостоятельно, с помощью незначительных материальных вложений.

https://youtube.com/watch?v=CW8u1UT8qUo

Виды окучников

Окучники применяются для облегчения труда при проведении работ, связанных с посадкой и обработкой культур. Используя приспособление, можно оперативно справиться с посадкой и окучиванием таких овощей, как картофель, морковь, свекла и репа.

Популярностью пользуются 4 типа моделей оборудования:

• листерные;
• дисковые;
• пропеллерные;
• с переменной шириной захвата.

Оснащение позволяет автоматизировать все этапы посадки: проделывание борозд и засыпание их землей. Его применение позволяет высадить посадочный материал ровными рядами, что в дальнейшем упростит проведение мероприятий, связанных с уходом, а также сэкономить силы и время.

Распространенной моделью являются листерные окучники, которые легко изготовить самостоятельно. Остальные устройства сложны в сборке и применяются для установки на дорогие мотоблоки, которые не применяются для обработки придомовых территорий и небольших земельных участков.

По конструкции

В зависимости от конструкции, листерные приспособления подразделяются на регулируемые и не регулируемые.

Нерегулируемые модели являются сплошной конструкцией, состоящих из двух зеркально расположенных пластин, которые расходятся под определенным углом и имеют общее ребро жесткости. Регулируемые обычно являются двухрядными конструкциями, в настройках которых можно изменить глубину и ширину обработки земли, за счет особого расположения составляющих элементов.

Роторный фрезерный окучник (еще называют активный окучиватель) устанавливается на место базовых фрез мотоблока. С его помощью можно проводить все посадочные и прополочные работы, а также сбор урожая и культивацию почвы в автоматизированном режиме за счет дополнительного приспособления – ротора.

Дисковое приспособление имеет одинаковые углы наклона дисков, что обеспечивает его балансировку. Внешне он выглядит как рама, размещенная на колесах с подвешенными дисками. При работе оборудования диски захватывают землю и подсыпают ее на место роста растения. Регулирование стоек позволяет изменять расстояние между дисками, и, как следствие того, между рядами. Удобно применять приспособление для измельчения и рыхления почвы.

По принципу работы

В зависимости от функциональных характеристик, окучники подразделяются на двухрядные (или двойные) и однорядные.

Двухрядное приспособление позволяет обрабатывать ряд одновременно с дух сторон, при этом возможно подобрать угол обработки и ширину борозды за счет специфического расположения регулируемых пластин.

Однорядные окучники обычно относятся к категории нерегулируемых. Они состоят из одной пластины, а в их характеристиках не предусмотрена многофункциональность, поскольку такой тип может выполнять только одну операцию в единицу времени.

Виды окучников для мотоблока

Условно окучиватель для мотоблока по его конструктивному решению и принципу действия можно разделить на несколько основных видов:

• дискового типа;
• листерный;
• пропеллерный (активный).

Листерный

Приспособление такого типа имеет самое простое конструктивное решение. Такие окучники имеют строго фиксированную ширину захвата и внешним видом напоминают крылья бабочки.

Конструкция этого приспособления состоит из двух разветвлённых, присоединённых и зафиксированных между собой листов железа. При работе окучник должен поднимать почву с ровной поверхности наверх, преодолевая при этом сопротивление грунта и создавая необходимый гребень. Конец приспособления заострённой формы должен опускаться ниже поверхности почвы на заранее заданную глубину. Он взрыхляет почву и поднимает её, а для направления грунта к основанию растения служат направляющие плоскости, которые и создают развал грунта на обе стороны.

Так как крылья в таком окучнике зафиксированы неподвижно, то при работе с ним приходится подстраивать междурядья под размеры приспособления, а не наоборот. Поэтому, учитывая, что оптимальной шириной между рядами при посадке картофеля считается 60 см, ширина захвата заводского окучника в 25−30 см считается не очень удобной при выращивании картошки. Конструктивные доработки для окучника касаются величины крыльев и угла их установки для уменьшения сопротивления почвы и изменения ширины захвата и высоты гребня борозды.

Приспособление с переменной шириной захвата

Такое устройство является наиболее удобным, поскольку имеет механизм регулировки, обеспечивающий удобное и быстрое изменение положения крыльев. Именно благодаря такому конструктивному решению окучник можно легко подстроить под различные размеры грядок. Один неприятный недостаток у такого механизма связан с тем, что при проведении процесса рыхления крылья раздвигают землю в разные стороны, а вот не очень большое количество её падает обратно в борозду. Но, несмотря на это неудобство, такая модель окучника более популярна у многих земледельцев.

Дисковый

Из самого названия приспособления можно понять, что в его работе используются диски, тонкие ободы которых входят на необходимую глубину с небольшим сопротивлением грунта. Для качественной и лёгкой работы эта конструкция требует точной настройки угла разбега и угла наклона дисков по вертикали. Расстояние между рабочими дисками выставляется на раме согласно нужному размеру обрабатываемого ряда.

Этот вид инструмента обладает рядом достоинств:

• Отлично сочетается с мотоблоком. При использовании такого инструмента на пониженной передаче мотоблока его мощность увеличивается. Поэтому намного возрастает эффективность перекапывания почвы, а также оказывает благотворное влияние на рабочий цикл инструмента.
• Очень удобное использование. При проведении рыхления и вскапывания почвы не требуется большой затраты физических сил. Правильно настроенное приспособление не требует дополнительного упора сзади, а продвигается по земле как бы самостоятельно.
• Универсальность применения. Такой инструмент удобно применять для рыхления почвы как в период посадки картофеля, так и во время вегетации растения.

Пропеллерный

Этот вид окучника ещё называют активным, потому что в принцип его работы заложено как вращательное движение рабочих элементов, так их и поступательное перемещение. Использование такого оборудования возможно только на мотоблоках с двумя передними передачами и валом отбора мощности. По внешнему виду конструкция напоминает домашний вентилятор.

Применение такого оборудования намного эффективнее, чем других моделей, но из-за сложности изготовления и дороговизны комплектующих используется гораздо реже их.

Весь технологический процесс работы пропеллерных элементов осуществляется за один виток активного диска. В первую очередь вскапывается почва и вычищается сорная трава, а затем происходит рыхление самих грядок.

На максимальной мощности это устройство можно применять не только для окучивания грунта, но и для переброски земли на другое место.

Самодельный дисковый окучник для мотоблока

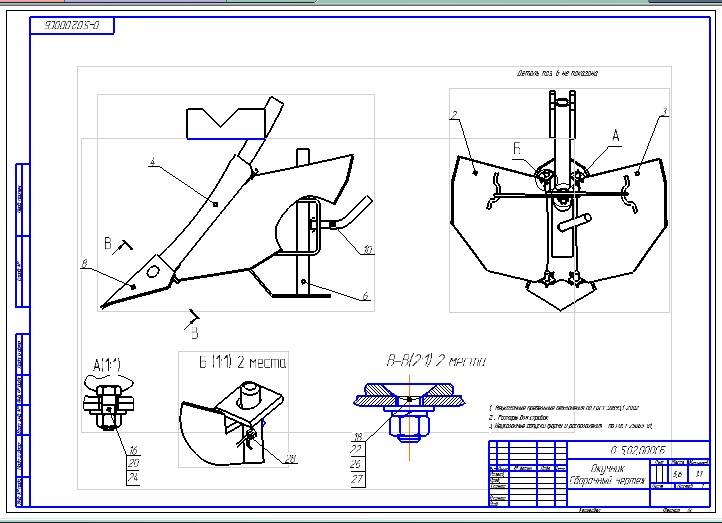

Любое оборудование изготавливается в соответствии с чертежом, который можно построить самостоятельно.

Конструкция и устройство

Следует учесть конструктивные особенности изготавливаемого оснащения, которые зависят от типа мотоблока, вида планируемых работ, а также от личного желания владельца техники. Устройство может иметь разные формы изгиба плоскостей. На его поверхность, погружаемую в землю, можно наложить массивный наконечник, что актуально для проведения посадочных работ, а также мероприятий, связанных со сбором урожая.

Лемеха или закрыла изготавливаются с изгибом или под наклоном. Они могут также иметь регулируемый и нерегулируемый профили.

Необходимые материалы и инструменты

Перед изготовлением приспособления для мотоблока нужно подготовить материалы:

• лист стали, толщиной не менее 3 мм;
• стойки;
• поводок;
• талрепы;
• крепежные болты;
• шайбы;
• стопорные элементы;
• дисковые колеса.

Невозможно изготовление самодельного окучника для мотоблока без инструментов:

• молоток;
• сварочный инструмент;
• болгарка;
• электроды;
• ключи.

Изготовление и сборка

Как сделать? Чтобы изготавливаемый инструмент выполнял возложенные на него функции, собирать его следует в соответствии с алгоритмом:

1. Нарисовать чертежи.

1. Сделать шаблон из бумаги, а потом из стали с минимальной толщиной в 3 мм.
2. Выкроить половинки оборудования.
3. Согнуть заготовки до уровня, пока внешняя сторона заготовки не будет параллельна с линией радиуса

Примерные размеры дисков окучника

1. Провести сварку электродом в соответствии с типом и толщиной металла.
2. Обработать сварочные швы болгаркой с целью ликвидации шероховатостей и неровностей, которые впоследствии помешают сборке и нормальному функционированию устройства.
3. Проверить надежность крепления элементов.
4. Повторить сварку для контроля.
5. Зачистить края наждачным диском, установленным на болгарку.
6. Скрепить в форме буквы «Т» стойки, поводка и талрепы крепежными болтами.
7. Сварить элементы конструкции.
8. Соединить дисковые колеса переходниками.
9. Отрегулировать расположение дисков.
10. Закрепить устройство к кронштейну мотоблока через поводок с помощью болтов с шайбами и стопорными элементами.
11. При желании крепление дисков окучника можно сделать регулируемым.

Самостоятельно изготовленный окучиватель имеет ряд преимуществ перед покупными моделями, поскольку его можно легко собрать, модернизировать и отремонтировать. Окучник для картофеля проще сделать к мотоблокам Нева, Салют и других известных моделей по причине простоты крепления приспособления к оборудованию.

Рубрика: Навесное оборудование

Установка и использование

При установке и настройке дискового окучника важно точно определить расстояние между нижними точками опор, которое совпадает с шириной колеи, и угол атаки. Нужно правильно выставить крылья, чтобы технику не уводило в сторону

При использовании дискового приспособления для подгребания картофеля мотоблоком лучше выбирать колеса диаметром 70 см и шириной 10-14 см, что позволит не допустить повреждения кустов. Стоит также позаботиться о наличии более подходящих колес для мотоблока.

Исходя из изложенного материала становится понятно, как настроить приспособление для окучивания картофельных посадок, сделанное своими руками. Самым удобным и эффективным окучником для картофеля является модель с изменяемым расстоянием захвата.

Дисковый окучники своими руками

Для изготовления любой конструкции потребуется чертёж. Его также можно построить самостоятельно, опираясь на свои предпочтения и цели использования агрегата. Конструкция модели может иметь различные формы сгиба дисков. Для проведения посадочных работ и сбора урожая целесообразно наложить на поверхность, которая будет погружаться в землю, мощный наконечник.

Создавая чертеж закрыла, нужно учесть изгиб или наклон, а также наличие регулируемого/нерегулируемого профиля, размеры. Раздвижные крылья и регулируемые рабочие элементы значительно упростят обработку почвы и сделают устройство многофункциональным. Грамотно составленный чертеж поможет правильно рассчитать материалы, которые потребуются для изготовления конструкции. Размеры дискового приспособления подгоняются в соответствии с габаритами мотоблока ОКА.

Материалы и инструменты

Для изготовления окучника понадобится лист метелла

Приступая к изготовлению окучника, необходимо подготовить необходимые материалы.

1. Металлический лист. Чем больше будет толщина стали, тем дольше прослужит аппарат. Профильные трубы разной ширины для конструирования стоек и рамы.
2. Подшипники скольжения для повышения надежности устройства, болты, шайбы для соединения подвижных деталей.
3. Диски. Если их нет, можно воспользоваться старыми полотнами от пилы по металлу. В таких приспособлениях всегда используется качественная сталь, а зазубрины на краях обеспечат дополнительное рыхление почвы.
4. Стопорные детали.
5. Талрепы – приспособления для осуществления контроля над поворотным механизмом.
6. Поводок.

Особенности изготовления дисков

Стальные диски конструируют из стали шириной 3 мм и более. Не стоит забывать, что рабочие лопасти должны изготавливаться из аналогичного металла. Нижние кромки дисков необходимо отогнуть. Главным условием является симметричное расположение рабочих элементов, иначе агрегат будет терять устойчивость, что затруднит работу.

Вместо стали можно использовать лемехи от старой сеялки. Диски монтируются под углом. Расстояние между нижними точками рабочих элементов дискового окучника равно ширине колесной колеи. Соединять диски между собой рекомендуется посредством регулируемого переходника.

Процесс конструирования

Сделать окучиватель своими руками не совсем просто. Воспользуйтесь советами опытных мастеров и следуйте алгоритму выполнения. Спешка в этом деле ни к чему.

Нарисуйте чертеж дискового окучника, с учетом всех вышеописанных советов. После этого сделайте пробную модель из плотного листа бумаги. Затем, используя чертеж, начинающим рекомендуется сделать небольшую модель из тонкого листа стали и только после этого приступать к сооружению настоящего оборудования.

Сначала раскроите все части оборудования. Держаки для дисков согните под углом параллельным радиусу. Далее можно приступать к скреплению элементов сваркой. Все швы нужно обработать при помощи болгарки, чтобы избавиться от шероховатостей, которые могут стать причиной неисправности впоследствии.

Проверьте надежность закрепления. Приступайте к контрольной сварке. Затем установите на болгарку наждачный диск и зачистите края. Далее приступайте к скреплению стойки, поводка и талрепы. Элементы соединяются в форме буквы Т. Скрепите швы сваркой.

Соедините диски переходниками. Отрегулируйте их положение. Прикрепите собранную конструкцию к кронштейнам мотоблока ОКА через поводок, используя для закрепления болты и стопорные детали. Стопор вставляется внутрь профильной трубы и плотно прижимается к наружной поверхности. Диски должны быть идеально ровными, чтобы устройство могло использоваться по прямому назначению.
